「机械奥秘」工业机械制造:平键规格与形态选择的深度解析

浏览次数:36 发布时间:2024-09-29

### 引言

在工业机械制造的浩瀚领域中,平键作为连接轴与轮毂的基础元件,其规格与形态的选择直接关乎到机械传动的效率、稳定性和寿命。本文将从基础概念出发,逐步深入探讨平键的规格分类、形态特点及在不同应用场景下的选择策略,为您揭开平键选型的神秘面纱。


### 一、平键基础知识概览

#### 1.1 平键的定义与作用

平键是一种标准化的连接件,通过其侧面与键槽的紧密配合,实现轴与轮毂之间的周向固定并传递转矩。它广泛应用于各类机械设备中,是确保传动系统稳定运行的关键组件。


#### 1.2 平键的主要类型

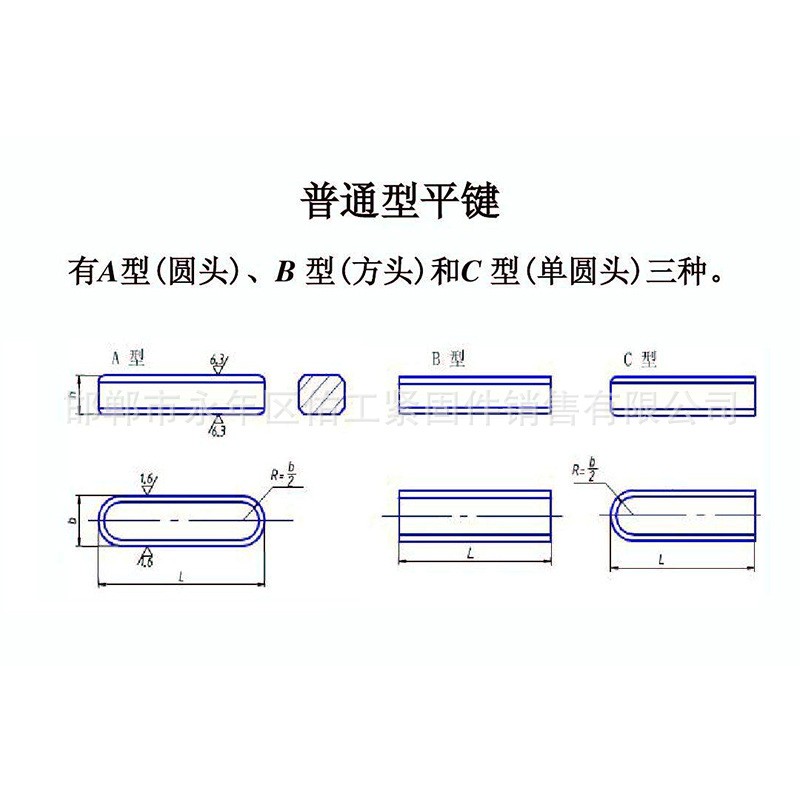

- **普通平键**:最常见,结构简单,按照国家标准GB1096普通平键(GB1096-2003)分为三种结构形式,如图所示(倒角或倒圆未画),A型为圆头普通平键,B型为方头普通平键,C型为单圆头普通平键。普通平键的主要结构尺寸为键宽b、键高h、键长L  

2、普通平键的标记格式为:     名称键的形式键宽b × 键高h ×键长L  GB1096-2003      其中A型普通平键的形式A可以省略不          例如A型普通平键,b=8h=7, L=25, 标记为 8×7×25 GB1096-2003,如为B型普通平键,尺寸同上,则标记为:键  B8×7×25  GB1096-2003根据截面尺寸不同适用于不同大小的轴径。

如下图:




- **薄型平键**:用于空间受限的场合,厚度较普通平键薄。


- **导向平键**:除了传递转矩外,还承担轴向导向作用。

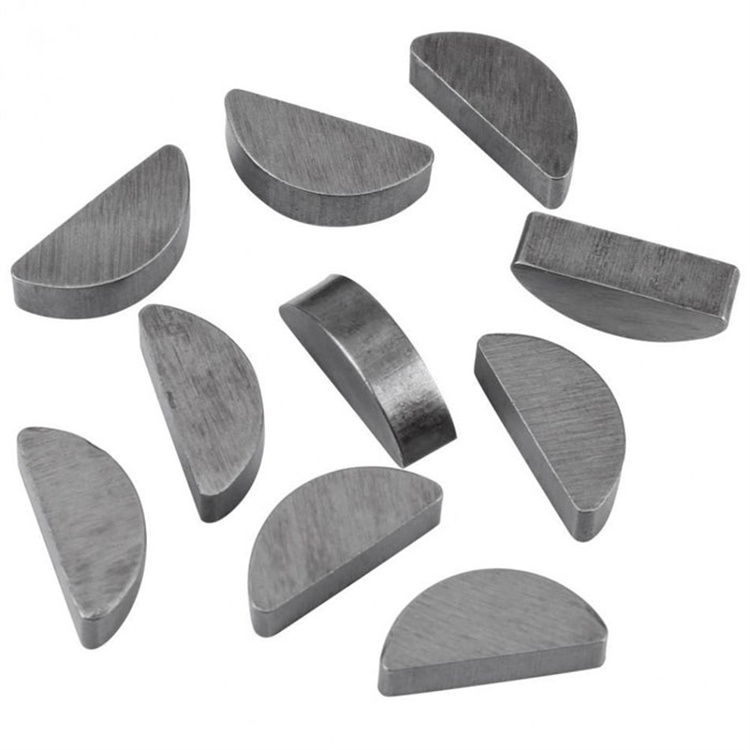

- **半圆键**:截面为半圆形,对中性好,适用于轻载或精度要求不高的场合。


### 二、平键规格的选择依据

#### 2.1 轴径与轮毂孔径

平键的规格首先需根据轴径和轮毂孔径确定。通常,选择平键的截面尺寸应保证键与键槽有足够的接触面积,以传递所需转矩并防止过载损坏。

#### 2.2 传递转矩大小

传递的转矩大小是决定平键规格的重要因素。大转矩需选用截面尺寸大、强度高的平键,以确保传动的可靠性。

#### 2.3 工作环境与条件

考虑工作环境中的温度、湿度、腐蚀性等因素,选择耐用的材料如不锈钢或经过特殊处理的合金钢平键。

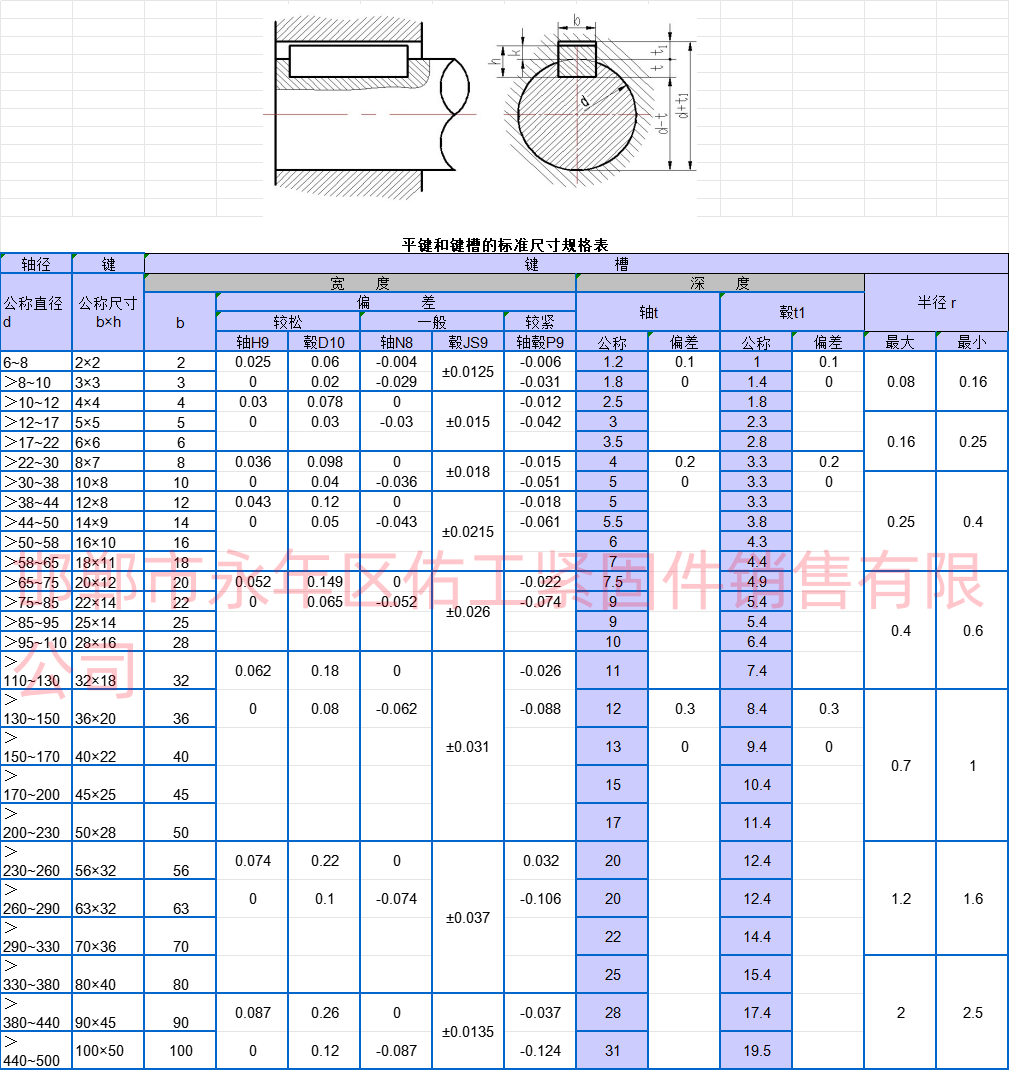

下图附轴径对应的键槽规格数据:




### 三、平键形态的选择策略

#### 3.1 形态特点分析

- **直头平键**:安装拆卸方便,适用于一般传动。

- **圆头平键**:头部圆滑,减少应力集中,适用于高频冲击载荷。

- **单圆头平键**:一头平一头圆,适用于一端固定一端活动的连接。

 下面付常用规格尺寸表供参考:



#### 3.2 应用场景匹配

- **高速旋转设备**:建议选择圆头或单圆头平键,以减少振动和噪音。

- **精密传动系统**:采用导向平键,提高传动的精确性和稳定性。

- **空间受限环境**:优先考虑薄型平键或半圆键,以节省空间。


### 四、平键安装与维护注意事项

- **精确加工**:键槽尺寸必须精确,以保证平键与键槽的良好配合。

- **定期检查**:定期检查平键及键槽的磨损情况,及时更换损坏部件。

- **润滑保养**:适当润滑可减少摩擦,延长平键使用寿命。


### 结语

平键虽小,却承载着机械传动的大任。通过本文的详细解析,相信您对平键的规格与形态选择有了更深入的理解。在实际应用中,结合具体工况和需求,合理选择平键的规格与形态,是确保机械设备高效、稳定运行的关键。未来,随着材料科学和制造技术的不断进步,平键的设计与应用也将迎来更多创新与突破,为工业机械制造注入新的活力。


希望本文能为您的机械设计工作提供有价值的参考,欢迎持续关注我们的科普创作,探索更多机械世界的奥秘!
