深度解析GB882销轴尺寸规定：从基础到专业的全面指南

## 深度解析GB882销轴尺寸规定：从基础到专业的全面指南 ### 引言 在机械设计与制造领域，销轴作为一种重要的连接元件，其尺寸规范直接关系到设备的安全性和稳定性。GB882标准作为销轴尺寸的重要参考依据，为工程师们提供了详尽的尺寸和性能 要求。本文将深入解析GB882销轴尺寸规定，从基础概念到专业应用，带您全面了解这一标准。

### 一、GB882销轴标准概述 **GB882-2008**标准全称《销轴》，是当前我国销轴尺寸及性能的主要规范之一，它替代了旧版的GB/T 882-1986标准。该标准详细规定了公称直径d=3mm～100mm的销轴的各项技术要求，包括尺寸、公差、材料、热处理等，适用于各类机械设备中的销轴连接。

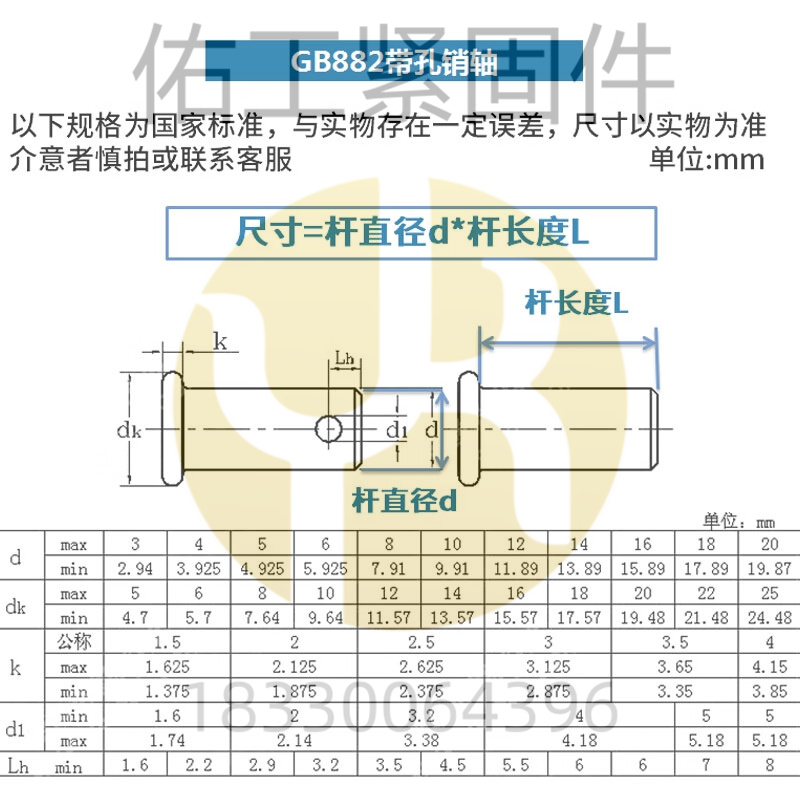

 下面附M3-M60规格尺寸供参考：

### 二、销轴的基本尺寸规定 #### 1. 直径尺寸 GB882标准中，销轴的直径是关键尺寸之一。其公称直径范围从3mm到100mm，覆盖了从小型精密仪器到大型机械设备的广泛应用场景。不同直径的销轴适用于不同的负载和工作环境，选择时需根据具体需求进行。

#### 2. 长度尺寸 销轴的长度同样重要，它决定了连接的稳定性和可靠性。GB882标准并未直接规定具体的长度尺寸，而是根据实际应用情况灵活设计。通常，销轴的长度与其直径成正比，以确保足够的连接强度和刚度。

#### 3. 形状与类型 GB882标准还规定了销轴的不同形状和类型，以适应不同的连接需求。例如，A型销轴无开口销的孔，适用于简单连接；B型销轴带开口销的孔，适用于需要更高安全性的连接。此外，还有特殊形状和定制的销轴，以满足特定工况下的连接需求。

### 三、尺寸计算的特殊规定 在某些情况下，销轴的长度尺寸（lh）不能简单地通过公式l-le计算得出。此时，GB882标准要求在标记中明确注明所需的尺寸，并确保该尺寸不小于标准中规定的最小值。这一规定确保了销轴在设计和制造过程中的精确性和一致性。

### 四、材质与性能要求 除了尺寸要求外，GB882标准还对销轴的材质和性能进行了严格规定。常见的销轴材质包括不锈钢、碳钢、黄铜和铝合金等。不同材质的销轴具有不同的机械性能和耐腐蚀性能，适用于不同的工作环境。标准还规定了销轴的性能等级（如160HV）和产品等级（如A级），以确保其满足特定的使用要求。

### 五、销轴连接的构造与应用 GB882标准还涉及销轴连接的构造和应用方面的规定。例如，销轴连接适用于铰接柱脚、拱脚以及拉索、拉杆端部的连接。在连接过程中，销轴与耳板的配合是关键。标准规定销轴孔中心应位于耳板的中心线上，孔径与直径相差不应大于1mm。同时，耳板两侧宽厚比b/t不宜大于4，以确保连接的强度和稳定性。

### 六、实际应用案例与注意事项 在实际应用中，销轴的选择和安装需要综合考虑多种因素，如机器负荷、运转时的振动程度、环境温度等。以下是一些常见的应用案例和注意事项： - **案例一**：在重型机械设备中，常采用大直径、高强度的销轴来确保连接的可靠性。 - **案例二**：在精密仪器中，需要选用高精度、低摩擦的销轴来确保传动的准确性。 - **注意事项**：销轴在使用过程中应保持干净，避免油污和腐蚀；定期检查销轴是否有磨损或裂纹，及时更换损坏的销轴。

### 结语 通过本文的解析，相信您对GB882销轴尺寸规定有了更全面的了解。GB882标准作为销轴设计和制造的重要依据，为工程师们提供了详尽的技术指导。在实际应用中，我们应严格遵循标准规定，确保销轴连接的可靠性和安全性。 举报/反馈
