18330064396在紧固件领域，外六角螺栓作为应用最广泛的连接件之一，
其标准规范的差异直接影响设计、选型与应用。
本文基于国标（GB）、德标（DIN）、美标（ASME）等核心标准，
从尺寸、性能、螺纹规格等维度展开深度对比，助力行业精准选型。
• 特点：头部尺寸较小（对边宽度 s 公差为 -0.24 等），
适用于空间受限场景。
• 尺寸参数：螺纹规格 d 从 M8 到 M48，螺距 P 对应粗牙系列（如 M10 螺距 1.5）
，螺纹长度 b 按 L \leq 125 、 125 < L \leq 200 、 L > 200 分段，
头部高度 k 公称值随 d 增大（如 M10 公称 k=6 ，公差 \pm0.24 ）。
• 特点：头部尺寸更规范， k 与 s 提供 max/min 公差
（如 M10 k_{\text{max}}=7.29 ， k_{\text{min}}=6.71 ；
s_{\text{max}}=17 ， s_{\text{min}}=16.76 ），适用于通用机械连接。
• 螺纹规格：覆盖 M3 到 M48，牙距 P 与 GB21 一致，强调头部加工精度。

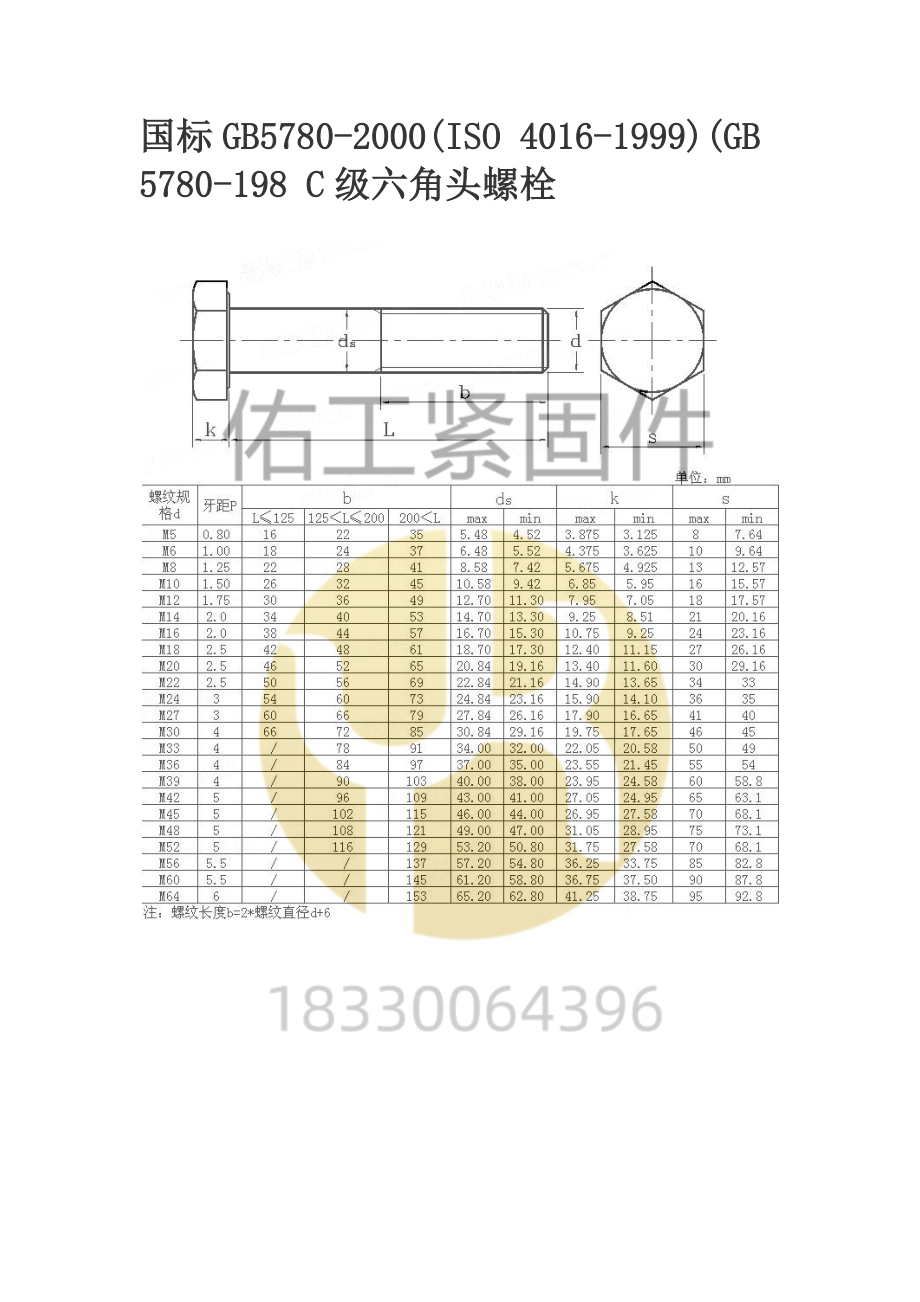

• 特点：定位 “粗制” 螺栓（C 级）， d_s （无螺纹杆径）、
k 、 s 标注 min/max（如 M10 d_{s\text{min}}=9.42 ， k_{\text{max}}=7.95 ），
适用于对精度要求较低的钢结构、建筑连接。

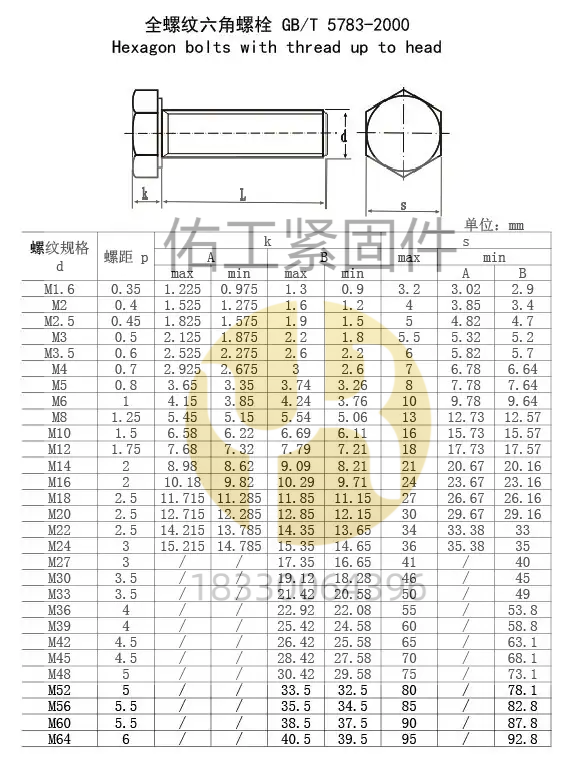

• 差异：前者螺纹长度 b 小于螺栓总长 L （半螺纹），
后者螺纹满布（全螺纹）。尺寸上， k 、 s 公差细化（如 M10 半螺纹 k_{\text{max}}=7.68 ，
全螺纹 k_{\text{max}}=7.68 一致，但全螺纹无螺纹杆径 d_s 要求）。

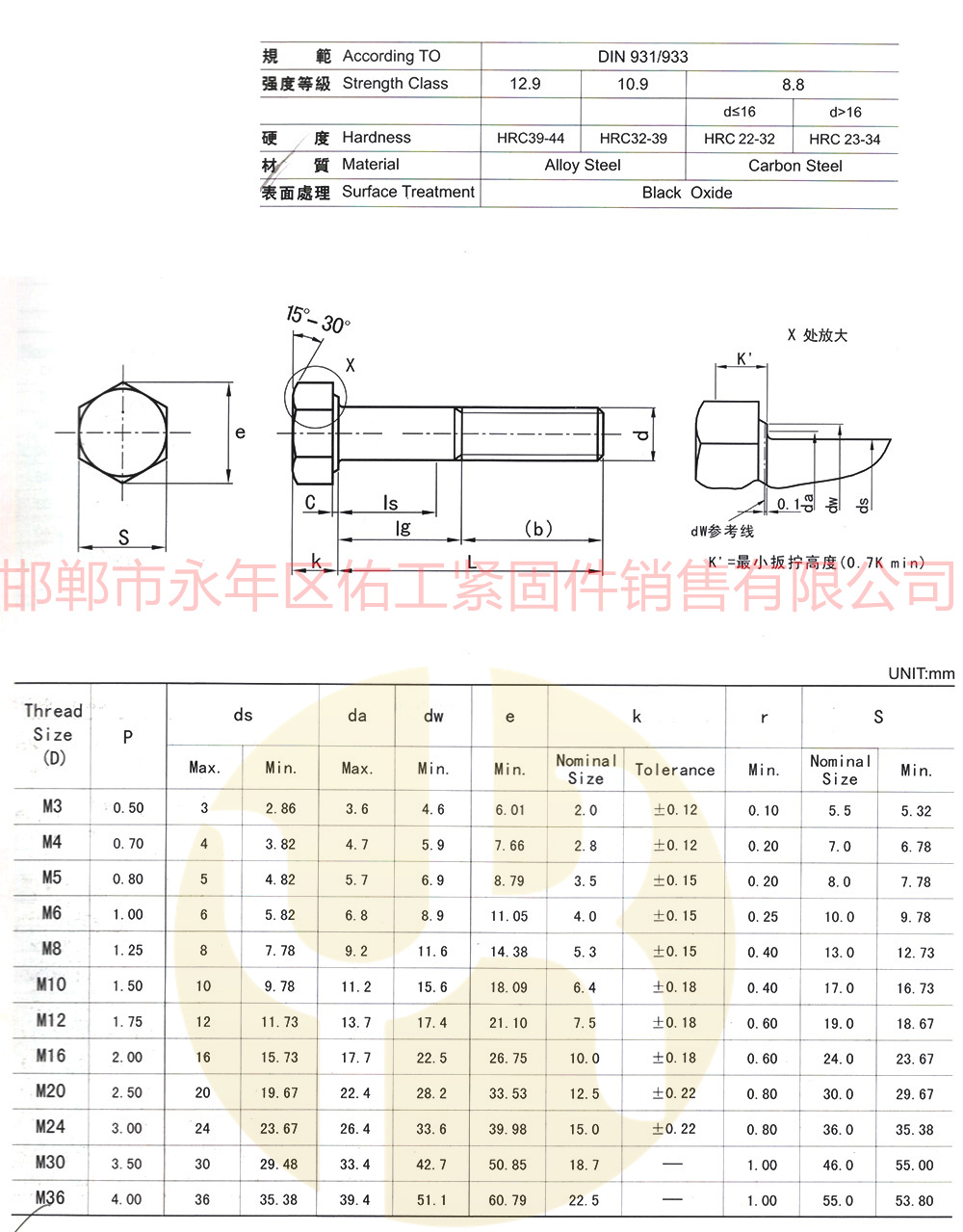

• 性能等级：涵盖 12.9（合金钢，HRC39-44）、10.9（合金钢，HRC32-39）、
8.8（碳钢，HRC22-33），抗拉强度远超国标（如 12.9 级达 1220MPa）。
• 尺寸精度：头部对边 s 、高度 k 公差更严格（如 M12 s_{\text{min}}=18.67 ，
k_{\text{max}}=7.95 ，公差 \pm0.18 ），适用于高精度机械（如汽车、航空）。
• 螺纹设计：与国标粗牙兼容（如 M10 螺距 1.5），
但头部几何（如倒角 15^\circ-30^\circ ）更符合欧洲加工标准。
• 单位体系：采用英寸（INCH），公称尺寸（如 1/4 、 3/8 ）与
公制（M 系列）无直接对应，需通过换算匹配（如 1/2 英寸≈M12.7）。

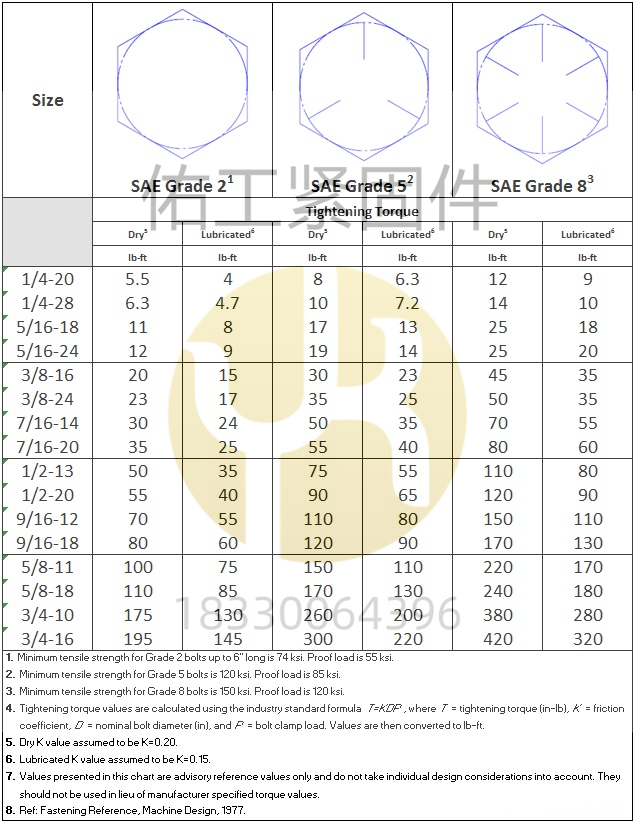

• 性能等级：Grade 8（合金钢，HRC39-44）、Grade 5（碳钢，HRC22-34），
抗拉强度与 DIN 8.8 级接近，但头部尺寸（如对边宽度 F 、头部高度 H ）
按英制规范设计（如 1/2 英寸螺栓 F_{\text{max}}=0.866 英寸）。
• 应用场景：主要用于北美市场的设备、钢结构，
需注意英制螺纹（UNC/UNF）与公制螺纹的兼容性差异。
维度 | 国标（GB） | 德标（DIN） | 美标（ASME） |
尺寸单位 | 毫米（mm），公制螺纹（M 系列） | 毫米（mm），公制螺纹（M 系列） | 英寸（INCH），英制螺纹（UNC/UNF） |
性能等级 | 8.8、10.9 等（部分国标未明确分级） | 8.8、10.9、12.9（材料与硬度严格对应） | Grade 5、Grade 8（英制性能分级） |
头部精度 | 分 A/B/C 级（C 级精度最低） | 普遍高精度（适用于高端机械） | 英制公差体系（与美标加工匹配） |
螺纹类型 | 粗牙为主（细牙需单独标注，如 M10×1.25） | 粗牙与细牙（如 DIN934 螺母匹配） | 英制粗牙（UNC）、细牙（UNF） |
应用场景 | 国内通用机械、建筑、轻工 | 欧洲高精度设备、汽车、航空 | 北美设备、钢结构、进口机械配套 |

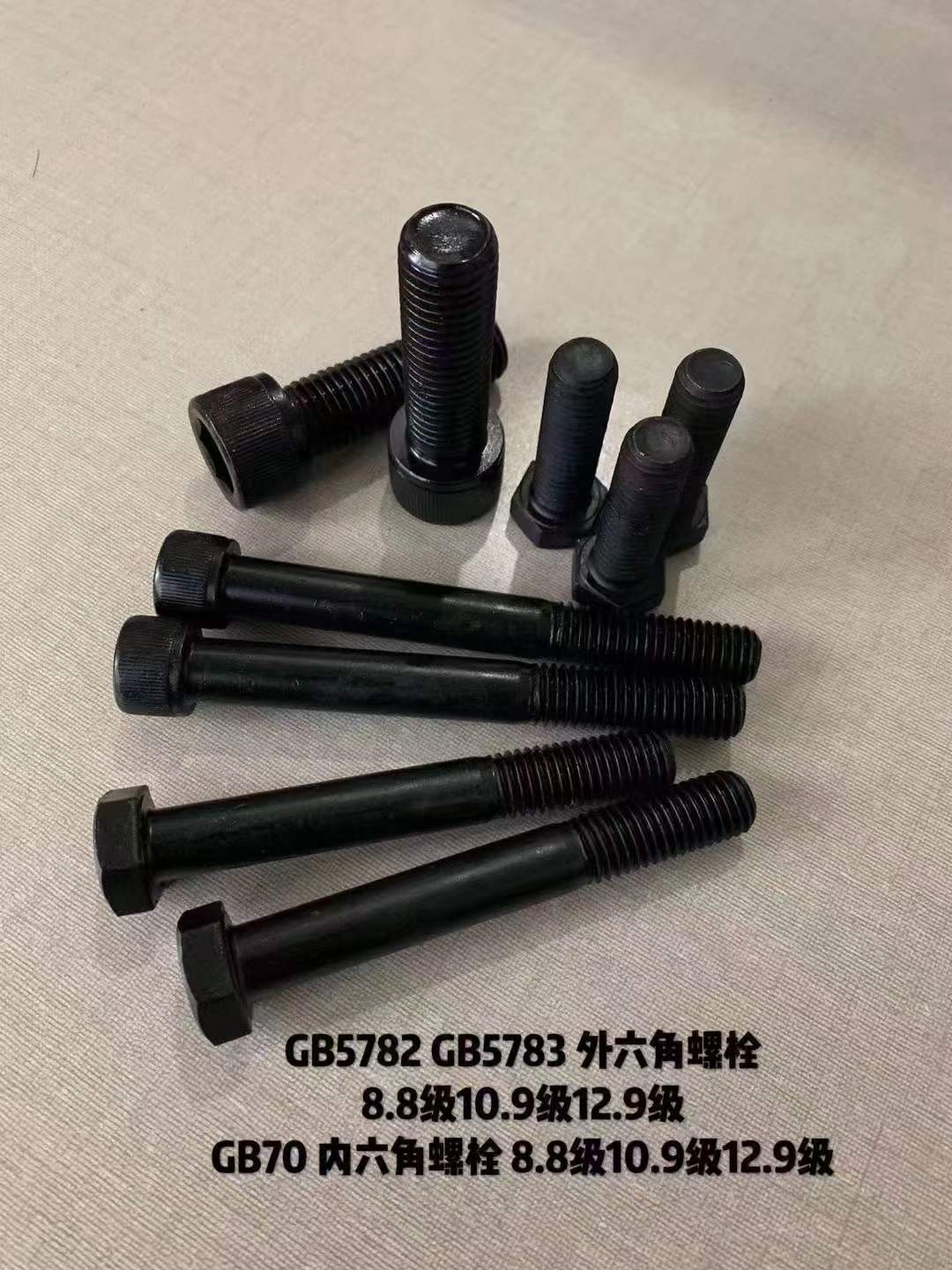

1. 国内项目：优先采用 GB 系列（如 GB/T5782 半螺纹用于长螺栓，GB5780 C 级用于粗犷连接）。
2. 出口欧洲：匹配 DIN 标准（注意 12.9 级高强度螺栓的材料认证）。
3. 北美合作：切换 ASME 英制螺栓，确保螺纹、头部尺寸与美标设备兼容。
4. 高精度场景：DIN 或 GB 高级别（如 A 级）螺栓，严控头部公差与螺纹精度。
通过以上对比，企业可根据项目地域、设备精度、性能要求，精准选择外六角螺栓标准，提升连接可靠性与成本效率。
（本文数据基于标准原文及行业实践，具体选型需结合工程图纸与技术规范。）
