佑工紧固件知识讲堂：圆螺母

圆螺母：轴端锁紧的精密标准件

圆螺母作为一种专门用于轴端锁紧的标准紧固件，在现代机械制造中扮演着至关重要的角色。执行GB/T 812-1988国家标准的圆螺母，凭借其独特的圆形设计和精密的细牙螺纹，在轴承定位、轴端部件固定等应用场景中展现出不可替代的优势。本文将从圆螺母的结构特点、应用场景、制造工艺等多个维度，为工程师、采购人员和安装师傅提供全面的技术参考。

一、圆螺母的结构特点与标准体系

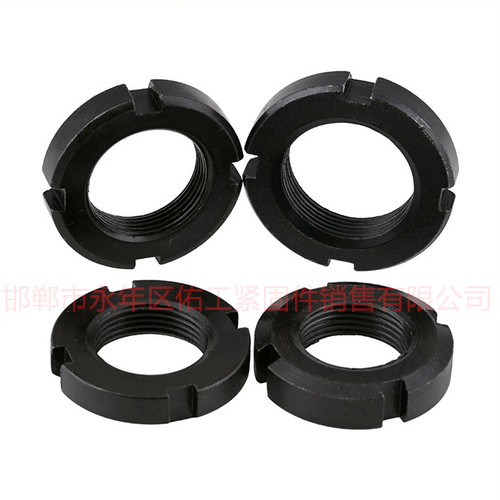

圆螺母采用圆形外观设计，相比普通六角螺母，其最大的优势在于不会产生棱角干涉，能够有效减少装配空间占用。这种设计使得圆螺母特别适合安装在轴端或轴套上，在有限的空间内实现高效的装配与拆卸。

从结构特征来看，圆螺母具有以下关键要素：

螺纹系统：圆螺母全部采用细牙螺纹，这是区别于普通螺母的重要特征。细牙螺纹的螺距小于同规格粗牙螺纹，能够提供更精细的调节精度和更强的自锁性能。螺纹规格从 M10×1 至 M200×3，涵盖了从小型精密设备到大型工程机械的广泛应用需求。

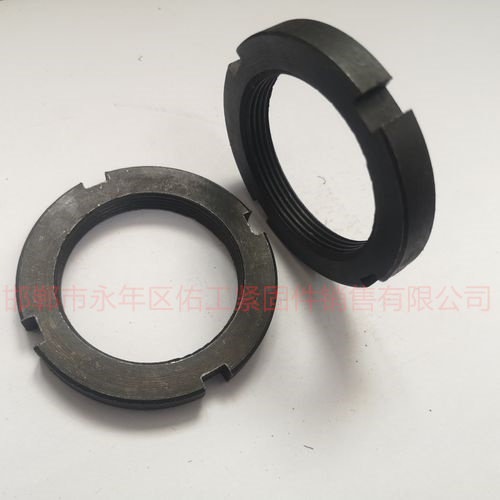

开槽设计：圆螺母的端面上均匀分布着径向开槽，用于配合专用工具进行装拆。根据规格大小，开槽数量分为两种：M100 及以下规格有 4 个开槽，M105 及以上规格有 6 个开槽。这种差异化设计确保了不同规格螺母在拧紧时能够承受相应的扭矩。

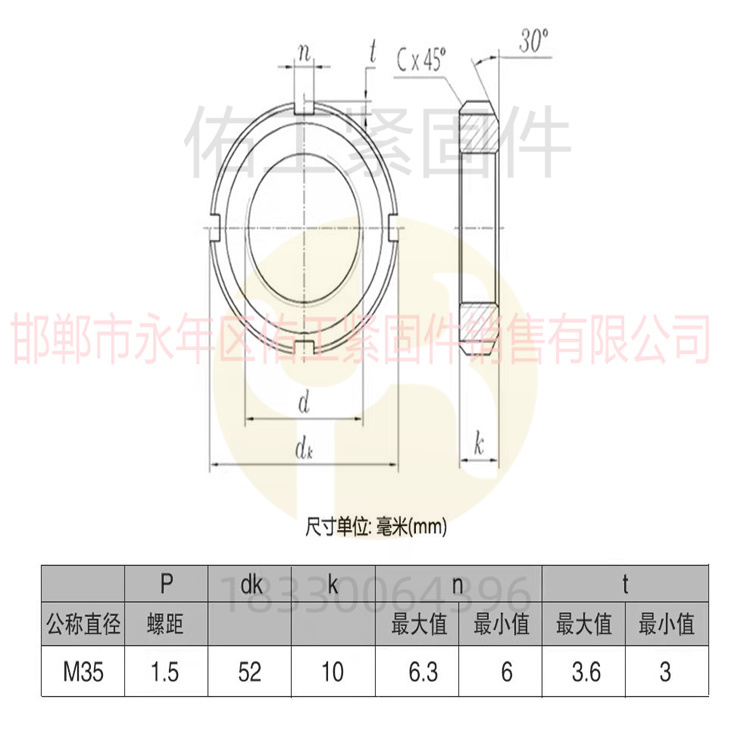

尺寸参数：圆螺母的主要尺寸包括公称直径（螺纹规格）、对边直径（dk）、厚度（m）、槽数（n）、槽深（t）等。以 M16×1.5 为例，其对边直径 dk=30mm，厚度 m=8mm，槽数 n=4 个，槽深 t=3.1mm。这些精确的尺寸设计保证了圆螺母与配套部件的完美配合。

配套标准：圆螺母通常与 ** 圆螺母用止动垫圈（GB/T 858-1988）** 配合使用，这是确保锁紧可靠性的关键。止动垫圈具有内止动耳和外止动耳，装配时将垫圈内舌插入轴上的槽内，而将垫圈的外舌嵌入圆螺母的槽内，形成可靠的机械防松结构。

二、核心应用场景与技术优势

圆螺母的设计初衷是为轴类零件提供精确的轴向定位和可靠的锁紧功能，其应用场景广泛分布在各个工业领域。

2.1 滚动轴承的轴向锁紧

这是圆螺母最核心的应用场景。在电机、发电机、风机等旋转设备中，圆螺母用于固定旋转部件，确保其平稳运转。特别是在精密机床主轴应用中，圆螺母的作用尤为关键。例如，在五轴加工中心中，圆螺母用于固定主轴轴承内圈，其高重复定位精度确保了主轴旋转精度≤0.002mm，同时 360° 均匀夹紧力消除了传统螺母因偏载导致的振动，使主轴高转速提升至 12,000rpm，加工表面粗糙度达到 Ra0.4μm。

在汽车工业中，圆螺母广泛应用于车轮轴承、变速器和差速器等关键部位，确保各运动部件协调工作。圆螺母的圆形外缘在装配过程中不存在局部应力集中，能够均匀传递预紧力，降低因偏载而导致的轴承磨损。

2.2 风电设备的重载应用

在新能源风电设备中，发电机组主轴及叶片连接部位使用的圆螺母要求极高的承载与防松能力。风电减速器的输出轴通常设置有大锥轴承和小锥轴承，采用非标圆螺母进行锁紧，这种非标圆螺母是在标准圆螺母基础上增加 10-12 个限位槽制成，以适应风电设备的特殊需求。

2.3 工程机械的恶劣环境应用

在工程机械领域，圆螺母表现出卓越的适应性。它被广泛用于固定挖掘机、推土机等大型工程机械的旋转部件，确保其在重载条件下的稳定性和安全性。在矿山运输设备、破碎机和筛分机中，圆螺母用于固定轴承，确保其在高负荷和高振动环境中的正常运行。

2.4 特殊工况下的创新应用

针对重载和频繁正、反向旋转的工况，工程技术人员开发了在传动件和止动垫圈之间增加一套推力轴承的新型锁紧结构。这种设计借助推力轴承的两个平行外壳可以旋转的功能，用以抵消传动件松动后对止动垫圈产生的巨大摩擦力，进而保护圆螺母不至于转动和脱落，增强锁紧的可靠性。

三、制造工艺与质量控制

圆螺母的制造涉及多个精密加工环节，每个环节都直接影响最终产品的质量和性能。

3.1 材料选择与性能要求

圆螺母的承载能力与其所采用的材料密切相关。45 钢是最常用的材料，经热处理后硬度可达 HRC 35-45，强度高、韧性好，能满足大多数工业应用需求。对于高精度要求的应用，可选用 DIN C45 材料，调质硬度控制在 HRC24°~28°，螺纹精度达到 ISO-4H 精密车削标准，平面偏摆控制在 0.002~0.005mm。

除了碳钢，圆螺母还可采用多种材料以适应不同环境需求：

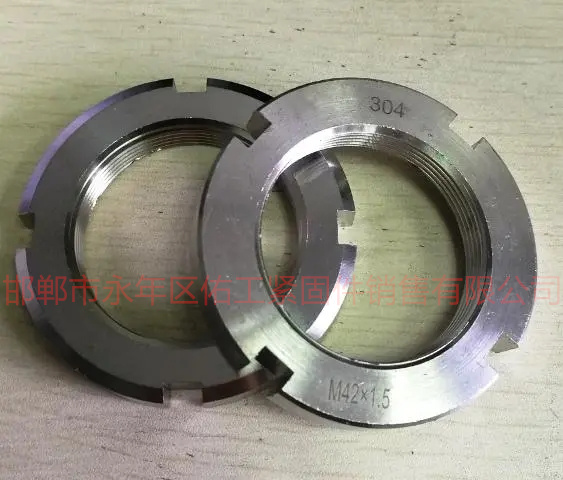

• 不锈钢（304、316）：用于食品机械、化工设备、海洋环境等对耐腐蚀性有要求的场合

• 合金钢（40Cr、35CrMo）：在超强度或特殊工况下使用，可承受更大载荷

• 铜、铝及钛合金：用于特殊导电、导热或轻量化需求的场合

3.2 精密制造工艺流程

圆螺母的制造工艺包括以下关键步骤：

下料与锻造：将实心钢棒加热到 1200℃以上，切割成合适长度的坯料。每块坯料在热态下被锻造成圆形，中间形成初步的孔型。锻造过程不仅形成基本外形，更重要的是改善材料的内部组织，提高强度和韧性。

机械加工：锻造后的毛坯经过车削加工，形成精确的内螺纹、外圆（dk）、厚度（m）和端面倒角。对于 M100 以上的大规格螺母，需要使用重型车床进行加工。螺纹加工采用精密车床，确保螺纹精度达到 6H 级标准。

开槽加工：使用铣床或线切割设备加工径向开槽，确保开槽的位置精度和尺寸精度。开槽数量根据规格确定：M100 及以下为 4 个槽，M105 及以上为 6 个槽。槽的深度和宽度都有严格的公差要求，以保证与钩形扳手的精确配合。

热处理工艺：热处理是提升圆螺母性能的关键步骤。通过淬火、回火等方法改善材料的微观结构，从而增强产品的强度和韧性。标准要求槽部或全部热处理后硬度达到 HRC 35-45，也可选择调质处理，硬度控制在 HRC 24-30。对于高承载应用，采用真空热处理与滚压强化工艺，可使圆螺母的疲劳极限提升 15% 以上。

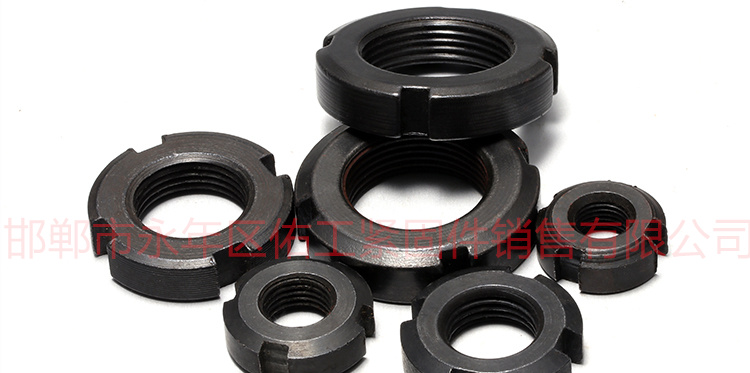

表面处理：常见的表面处理包括氧化发黑、镀锌、钝化等，以提高防腐蚀能力和美观度。标准圆螺母通常采用氧化处理，既满足防腐要求，又保持金属本色。对于特殊环境应用，可采用复合表面涂层工艺，提供更强的防护性能。

3.3 质量检验与控制

圆螺母的质量检验严格按照 GB/T 812-1988 标准执行，包括以下关键检验项目：

尺寸精度检验：使用精密量具检测螺纹精度、对边直径、厚度、槽深等关键尺寸，确保符合标准要求。特别是螺纹精度，必须达到 6H 级标准，这直接影响螺母与螺栓的配合精度。

硬度检测：采用洛氏硬度计检测热处理后的硬度值，确保硬度符合技术要求。对于调质处理的产品，硬度控制在 HRC 24-30；对于淬火回火处理的产品，硬度控制在 HRC 35-45。

表面质量检查：目视检查表面粗糙度、氧化膜质量、有无裂纹等缺陷。表面应光滑平整，无明显刀痕、气孔、砂眼等缺陷。

探伤检查：对于关键应用的圆螺母，需要进行无损探伤检查，如磁粉探伤或超声波探伤，确保内部无裂纹等缺陷。

四、选型指南与使用建议

正确选择和使用圆螺母对于确保设备的安全可靠运行至关重要。以下是针对不同用户群体的专业建议。

4.1 工程师选型指南

材料选择原则：根据具体应用环境选择合适的材料。在腐蚀环境中选择不锈钢，在高强度要求下选择合金钢，在一般环境中选择 45 钢即可。材料的机械性能必须满足实际工作载荷的要求，包括强度、硬度及韧性等指标。

规格匹配要点：

• 螺纹规格必须与轴上螺纹完全一致，包括直径、螺距和螺纹标准

• 根据轴径选择合适的螺母规格，一般螺母对边直径约为轴径的 2-2.5 倍

• 考虑装配空间，确保圆螺母能够顺利安装和拆卸

强度等级选择：

• 4.8 级适用于一般紧固场景（如家具、轻型机械）

• 8.8 级强度更高，适合承受较大载荷或振动的设备（如汽车、重型机械）

• 选择时应根据螺栓等级进行匹配，避免过载导致断裂

防松设计考虑：圆螺母必须与止动垫圈配合使用，严禁仅依靠螺纹自锁。在高精度装配中，还需控制预紧力矩，以防止回转振动引起的松动现象。对于高振动环境，可考虑采用防松结构或涂覆螺纹锁固剂。

4.2 采购人员采购建议

产品认证要求：确保供应商提供的圆螺母符合 GB/T 812-1988 国家标准，并能提供相应的质量证明文件。对于关键应用，应要求提供第三方检测报告。

价格分析：圆螺母的价格主要受材料、规格、表面处理等因素影响。45 钢材质的圆螺母具有良好的性价比，适合大批量采购。不锈钢材质价格较高，但在特殊环境下具有更长的使用寿命。

供货周期考虑：标准规格的圆螺母通常有现货供应，非标规格需要定制生产，供货周期一般为 7-15 天。建议根据使用计划提前采购，避免影响生产进度。

库存管理建议：

• 建立安全库存，确保常用规格不断货

• 按照使用频率分类管理，高频使用的规格适当增加库存

• 注意防潮防锈，存放在干燥通风的环境中

4.3 安装师傅操作指南

专用工具使用：圆螺母的装拆必须使用专用的钩形扳手（又称月牙扳手）。操作时，将扳手的弧形头部对准螺母的开槽，确保完全贴合，然后顺时针旋转进行紧固，逆时针旋转进行松开。

安装步骤：

1. 清理轴端螺纹和配合表面，确保无油污、铁屑等杂质

2. 将止动垫圈的内舌插入轴上的键槽

3. 旋入圆螺母，使用钩形扳手初步拧紧

4. 调整圆螺母位置至合适位置，使用扭矩扳手按规定扭矩拧紧

5. 将止动垫圈的外舌折弯嵌入圆螺母的开槽中，完成防松锁定

扭矩控制：使用扭矩扳手时，应根据螺母规格和材料等级选择合适的扭矩值。过度拧紧会导致螺纹损坏或轴变形，预紧不足则会导致松动。对于标准 45 钢圆螺母，建议的扭矩值可参考相关技术手册。

拆卸技巧：在拆卸时，即使紧定螺钉已完全松开，防松销可能仍咬合在轴螺纹上。使用橡胶锤轻轻敲击靠近防松销的螺母，使防松销松动，然后再使用钩形扳手拆卸。

常见问题处理：

• 如果发现圆螺母难以拆卸，不要强行用力，应检查防松结构是否完全松开

• 如发现螺纹损坏，应及时更换，避免影响设备安全运行

• 在安装过程中，应避免损伤螺纹表面，可适当涂抹润滑脂

五、圆螺母完整尺寸参数表

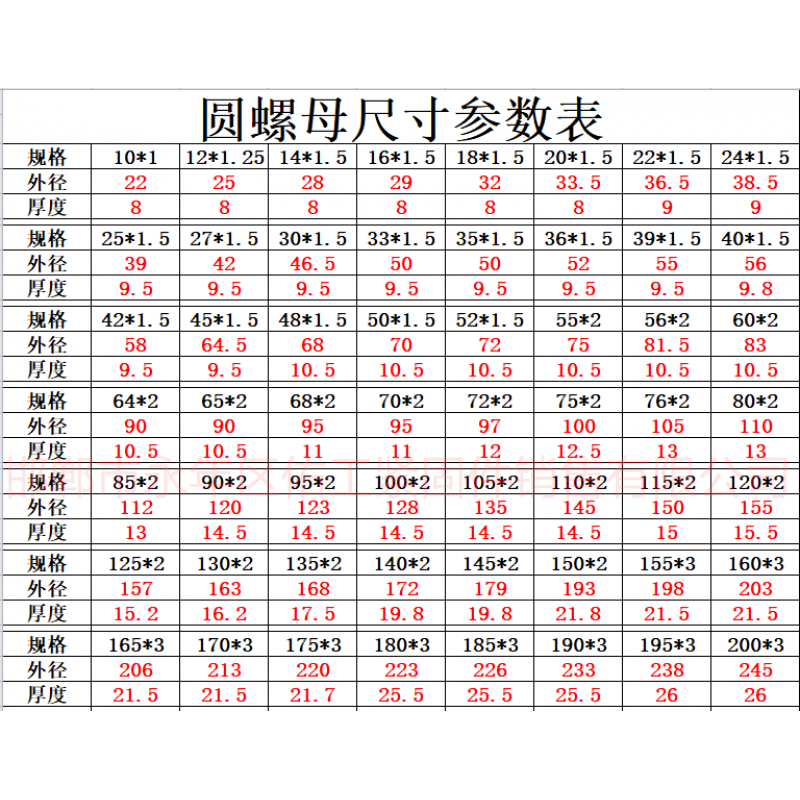

为方便工程师、采购人员和安装师傅在工作中快速查阅，以下是根据 GB/T 812-1988 标准整理的圆螺母完整尺寸参数表：

注：

1. 表中带 * 的规格（M25×1.5、M35×1.5、M40×1.5、M50×1.5、M55×2、M65×2、M75×2）仅用于滚动轴承锁紧装置

2. 单件重量为每 1000 件钢制品的质量（kg），仅供参考

3. 螺纹公差为 6H 级，表面处理一般为氧化处理

五、应用案例与行业解决方案

圆螺母在不同行业的成功应用案例充分展示了其技术优势和可靠性。

风电行业解决方案：在风电设备中，圆螺母面临着极端的工作环境 —— 高转速、重载荷、强振动。某风电企业在主轴轴承锁紧系统中采用了特殊设计的圆螺母，通过增加限位槽数量（从标准的 4-6 个增加到 10-12 个），配合改进的止动垫圈设计，成功解决了传统锁紧系统在恶劣环境下容易松动的问题。

精密机床应用案例：在五轴加工中心的主轴系统中，采用高精度圆螺母进行轴承锁紧，配合精密的预紧力控制，实现了主轴旋转精度≤0.002mm 的超高精度。同时，360° 均匀的夹紧力设计消除了传统螺母因偏载导致的振动，使主轴最高转速达到 12,000rpm，加工表面粗糙度达到 Ra0.4μm，极大提升了加工精度和效率。

重载冶金设备应用：在钢铁企业的轧机机架辊、转向辊等重型设备中，圆螺母需要承受巨大的冲击载荷和频繁的正反向旋转。通过采用高强度合金钢材料（如 35CrMo），配合特殊的热处理工艺，使圆螺母的疲劳极限提升 15% 以上。同时，在止动垫圈和传动件之间增加推力轴承的创新设计，有效解决了传统锁紧系统寿命短的问题，将设备在线使用寿命从原来的 10 天延长到 6 个月以上。

六、维护保养与故障排除

正确的维护保养能够延长圆螺母的使用寿命，确保设备长期稳定运行。

日常检查项目：

1. 定期检查圆螺母的锁紧状态，确保止动垫圈的外舌牢固嵌入螺母槽内

2. 检查表面是否有腐蚀、磨损或裂纹等缺陷

3. 检查螺纹配合是否正常，有无松动或咬死现象

4. 对于关键应用，建议使用扭矩扳手定期检查预紧力

常见故障及排除方法：

保养建议：

1. 定期清洁圆螺母表面，去除油污和灰尘

2. 在螺纹表面涂抹适量的润滑脂，防止锈蚀和咬死

3. 对于长期停用的设备，应定期检查和维护

4. 发现问题及时处理，避免小问题演变成大故障

七、结语

圆螺母作为一种看似简单却功能强大的标准件，在现代工业中发挥着不可替代的作用。从精密机床到风电设备，从汽车制造到工程机械，圆螺母以其独特的设计优势和可靠的性能，为各种旋转设备提供了安全、稳定、精确的锁紧解决方案。

对于工程师而言，深入理解圆螺母的技术特性，掌握正确的选型方法，能够在设计中充分发挥其优势，提升设备的整体性能。对于采购人员而言，了解圆螺母的制造工艺和质量标准，有助于选择性价比高、质量可靠的产品。对于安装师傅而言，熟练掌握圆螺母的安装拆卸技巧，严格按照操作规程进行作业，是确保设备安全运行的关键。

随着制造业的不断发展和技术进步，圆螺母的应用领域将不断拓展，对其性能要求也将越来越高。我们相信，通过持续的技术创新和工艺改进，圆螺母将在更多领域展现其价值，为中国制造业的高质量发展贡献力量。

如果您在圆螺母的选型、使用或技术方面有任何疑问，欢迎随时联系我们的技术团队，我们将为您提供专业的解决方案。选择优质的圆螺母产品，就是选择设备的安全可靠运行，选择企业的可持续发展。让我们携手共进，为中国制造的辉煌明天而努力！
