索具套环四大标准系统介绍手册

一、概述

钢丝绳套环俗称鸡心环、心形环、三角圈，是索具系统中不可或缺的基础配件，安装于钢丝绳末端弯曲处，为钢丝绳提供符合弯曲半径的支撑，避免钢丝绳出现锐角弯折导致的强度损失，同时减少弯折部位的磨损，可延长索具使用寿命30%以上，大幅提升起重作业的安全性。

当前国内市场主流套环产品分为四大标准体系：美式G411（轻型套环）、美式G414（重型套环）、德标DIN6899A（德式A型套环）、德标DIN6899B（德式B型套环），分别对应不同载荷等级、应用场景与安装工艺需求，是各行业起重吊装、绳索固定作业的核心配套元件。

二、四大标准套环核心参数对比表

三、各标准套环详细技术说明

3.1 美式G411轻型套环

G411是当前国内市场应用最广泛的通用型套环，属于美式标准体系中的基础款，生产工艺成熟，供应链完善，价格亲民，是中小载荷场景的首选型号。

结构设计：采用经典心形凹槽设计，槽口弧度与公称抗拉强度1770MPa圆股钢丝绳的自然弯曲半径精准匹配，可有效分散弯折应力，避免钢丝绳因锐角弯折产生的应力集中断裂，同时降低弯折部位的摩擦损耗。

性能特点：自重较轻，安装便捷，适合绝大多数常规载荷场景，综合性价比最高，可适配绝大多数国产普通强度钢丝绳。

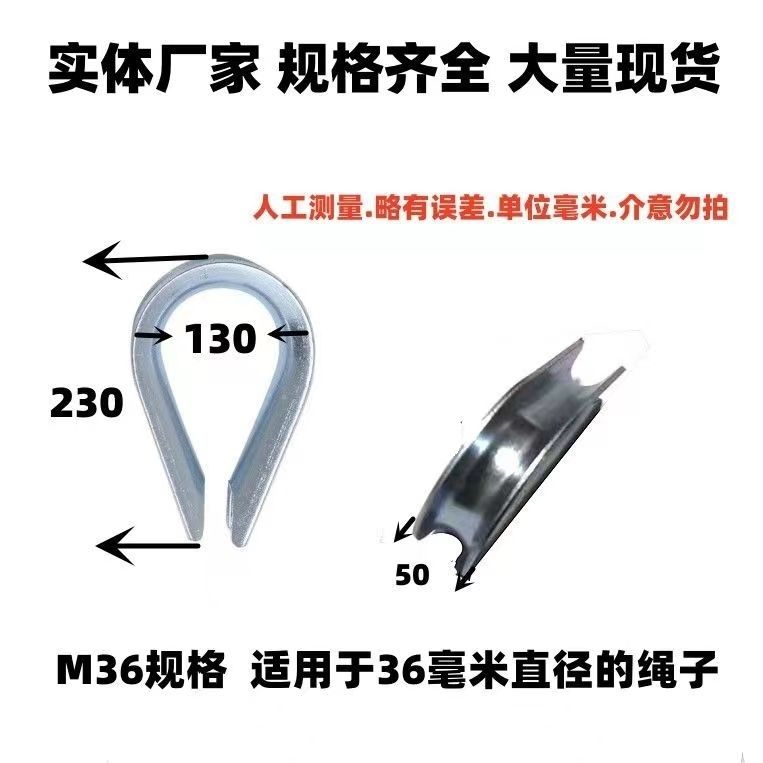

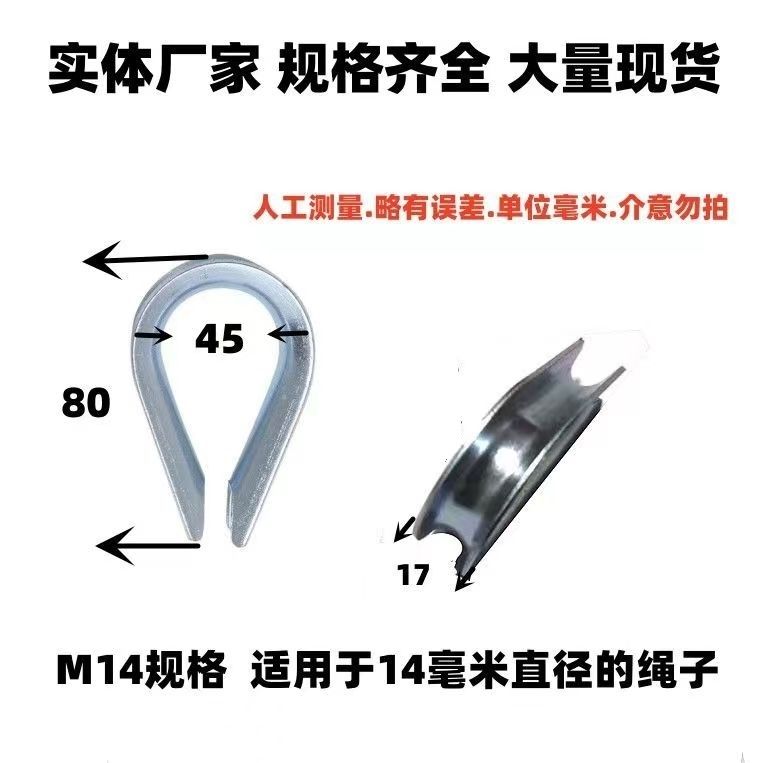

规格覆盖：常规备货包含2mm、3mm、4mm、5mm、6mm、8mm、10mm、12mm、14mm、16mm、18mm、20mm、22mm、24mm、26mm、28mm、30mm、32mm、36mm、40mm、44mm、48mm、52mm、56mm、60mm全系列，可满足90%以上通用场景需求，特殊大规格可按需定制。

行业应用：广泛应用于建筑施工、物流捆绑、设备吊装、电力施工、农林渔业、民用设施安装等领域，是小型吊装索具、捆绑索具、临时缆风绳的标配配件。

3.2 美式G414重型套环

G414是针对高载荷、强冲击场景专门设计的重型套环，结构强度显著高于G411，是重载索具的核心安全配件，适用于对安全性要求极高的作业场景。

结构设计：采用加厚钢板冲压成型，32mm以上大规格普遍采用模锻工艺，侧壁厚度和整体强度比同规格G411提升50%以上，凹槽深度更深，可完全包裹钢丝绳，避免绳索在重载下脱出凹槽。

性能特点：抗变形能力强，即使受到瞬时冲击载荷也不会出现突然断裂，失效模式为渐进式变形，可有效避免安全事故。安全冗余比G411高25%以上，正常工况下使用寿命是普通套环的2倍以上。

规格覆盖：常规备货从3mm到100mm，其中32mm以上大规格型号可支持百吨级吊装需求，是大直径高强度钢丝绳的必配套件，特殊载荷场景可定制更高强度材质的产品。

行业应用：主要用于重型机械制造、海洋工程、风电安装、矿山开采、大件运输、桥梁建设、港口装卸等重载场景，尤其适合频繁吊装、高冲击载荷的作业环境，是重型吊装索具、永久系泊索具的强制要求配件。

3.3 德标DIN6899A型套环

DIN6899A型是德标体系中的轻型套环，以细长外形为核心特征，专门适配安装空间有限的特殊场景需求，是欧洲市场轻型索具的主流型号。

结构设计：整体呈细长瓜子形，长度比同规格B型长20%，宽度窄15%，凹槽深度较浅，便于手工穿绕钢丝绳，狭窄空间安装便利性优于其他型号。

性能特点：自重轻，成本低，适合对产品重量敏感、安装空间狭长的场景，手工组装便捷性优于其他型号，特别适合小批量手工生产索具的场景。

规格覆盖：常规备货2.5mm~28mm，主要以小规格为主，大规格需求较少，通常为定制生产。

行业应用：多用于轻工产品配套、家居绳索配件、小型设备捆绑、出口型轻型索具、精密仪器吊装等领域，尤其适合安装空间受限的特殊场景。

3.4 德标DIN6899B型套环

DIN6899B型是德标体系中的通用款套环，兼顾结构强度与安装便捷性，尺寸精度高，一致性好，是当前出口型索具的主流配套型号。

结构设计：外形为圆润心形，底部圆弧过渡光滑，可顺畅穿过卸扣、连接环等其他索具配件，尺寸公差控制严格，压制后索具长度误差比普通套环降低30%，适合对长度精度要求高的场景。

性能特点：结构强度介于G411和G414之间，通用性强，适合自动化压套生产线批量作业，压制后外形规整，一致性好，可有效提升生产效率，降低不良率。

规格覆盖：常规备货3mm~40mm，部分厂商可生产到76mm大规格，完全符合欧盟索具安全标准要求，是欧洲市场的强制标准套环型号。

行业应用：广泛应用于工程机械配套、船舶制造、港口装卸、风电安装、出口索具生产等领域，是批量生产压制钢丝绳索具的首选配件。

四、套环产品选用指南

4.1 选用核心原则

1. 载荷匹配原则：套环的额定载荷必须不低于钢丝绳最小破断拉力的对应比例要求，重载、冲击场景建议提升一个规格选用，确保安全冗余。G414重型套环的承载能力比同规格G411高25%以上，高风险作业场景优先选用。

2. 直径匹配原则：套环规格必须与钢丝绳直径严格对应，钢丝绳直径为非标准尺寸时，选用相邻更大规格的套环，禁止使用小规格套环配大直径钢丝绳，避免钢丝绳无法完全嵌入凹槽导致的磨损加剧或脱落。

3. 环境适配原则：根据使用环境选择对应材质和表面处理：

◦ 普通干燥室内环境：碳钢电镀锌即可满足需求，成本最低

◦ 户外潮湿、露天环境：选择碳钢热镀锌，防腐能力是电镀锌的3倍以上，使用寿命更长

◦ 海洋、化工、酸碱环境：必须选用304或316不锈钢材质，避免腐蚀断裂，316不锈钢抗氯离子腐蚀能力优于304

◦ 高温、高腐蚀特殊场景：可定制达克罗、特氟龙等特殊表面处理，进一步提升防腐能力

4. 工艺匹配原则：根据索具生产工艺选择对应型号：

◦ 手工组装索具：优先选择DIN6899A型或G411，穿绳操作更便捷，生产效率更高

◦ 自动化压制索具：优先选择DIN6899B型，尺寸精度高，一致性好，可有效降低不良率

◦ 重载吊装场景：必须选择G414重型套环，确保足够的安全冗余，满足相关安全规范要求

4.2 不同场景选用推荐

4.3 选型禁忌

五、套环使用与维护规范

5.1 安装操作规范

安装前检查：安装前必须逐件检查套环，存在以下缺陷的严禁使用：

• 表面有裂纹、气孔、锐边、毛刺等可能损伤钢丝绳的缺陷

• 镀层大面积脱落、锈蚀面积超过10%，或出现红锈

• 有明显变形、椭圆度超过原尺寸的5%

• 凹槽内有旧钢丝绳刻痕深度超过1mm

• 无产品标识、无法确认规格和生产厂家

压制作业要求：

• 套环必须完全嵌入钢丝绳弯曲处，钢丝绳与凹槽贴合紧密，不得有空隙、偏斜

• 压制时压力均匀，避免套环出现局部变形、开裂，压制模具需与套环规格匹配

• 压制后检查套环无明显开裂、变形，钢丝绳无松动、滑移，拉拔力测试符合要求

夹头配合使用要求：与钢丝绳夹头配合使用时，每个绳端至少配备3个夹头，夹头方向一致，U型螺栓卡在钢丝绳短头侧，拧紧力矩达到相关规范要求，首次受力后需二次拧紧。

5.2 使用过程注意事项

• 严禁超过套环额定载荷使用，严禁超载作业

• 吊装作业时，钢丝绳夹角不宜超过120度，避免套环受到侧向应力导致变形或断裂

• 套环属于消耗性配件，不得反复拆卸、多次使用，尤其是经过重载使用的套环必须报废，不得重复安装到新索具上

• 使用过程中避免套环与尖锐棱角、高温部件直接接触，必要时采取防护措施

• 海洋、化工等腐蚀环境中使用的套环，每3个月必须检查一次腐蚀情况，腐蚀深度超过0.5mm立即报废

• 重要作业场景使用的套环，每次作业前必须进行外观检查，确认无缺陷后方可使用

5.3 检验与报废标准

套环出现以下任一情况必须强制报废，严禁继续使用：

1. 表面出现裂纹、断裂或明显塑性变形

2. 凹槽内磨损深度超过钢丝绳直径的10%，或出现深度超过1mm的钢丝绳刻痕

3. 套环内宽尺寸变形量超过原尺寸的15%

4. 腐蚀深度超过板厚的10%，或锈蚀面积超过总面积的20%

5. 镀层大面积脱落，且出现红锈

6. 经过过载或冲击载荷使用后，出现明显变形

7. 产品标识模糊不清，无法确认规格和额定载荷

5.4 存储与运输规范

• 套环应存储在干燥、通风、无腐蚀性气体的仓库内，不得与酸碱等腐蚀性物质共同存放，离地垫高不少于30cm

• 储存期超过1年的套环，使用前必须重新检查镀层和锈蚀情况，必要时重新进行表面处理

• 运输过程中应做好防潮、防雨措施，避免磕碰导致变形、镀层脱落，不同规格分类包装

• 不同规格、不同材质的套环应分类存放，设置明显标识，避免混装误用

• 产品合格证、质量证明文件应与产品一同保存，便于追溯

六、常见问题与解决方案

本手册内容仅供参考，具体选型和使用请遵循相关国家安全规范与产品说明书要求
