18330064396—— 从原理到应用，全面解析楔入式锁紧技术的工程价值
传统的弹簧垫圈依靠弹性产生的轴向摩擦力来阻止螺栓松动，在持续振动工况下容易失效。尼龙防松螺母在高温环境中锁紧性能下降，螺纹胶则面临拆卸困难和重复使用受限的问题。
DIN25201 双叠自锁防松垫圈的出现，为这一难题提供了根本性的解决方案。它不依赖摩擦力，而是利用独特的 楔入制锁原理，通过几何结构实现防松，被公认为目前最可靠的高性能防松元件之一。
DIN25201 双叠自锁垫圈由德国标准化协会（DIN）制定标准，同时符合 EN 64AA 欧标要求。国内最接近的国标为 GB/T 6187.2，国际标准对应 ISO 12127。
该产品在行业内常见的称呼包括：双叠自锁垫圈、防松止退垫圈、楔入式锁紧垫圈、洛帝牢垫圈、Nord-Lock 垫圈、史特牢防松垫圈等。

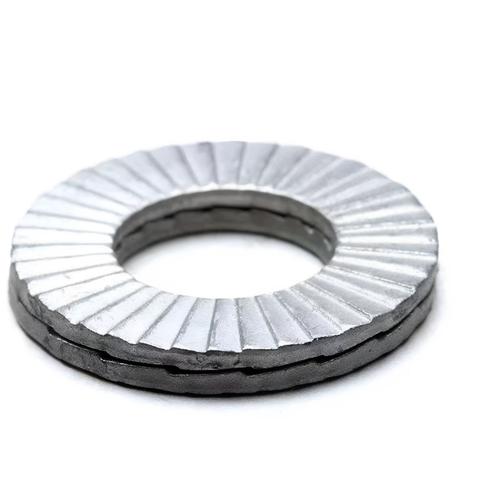

DIN25201 防松垫圈由 两片相同规格的垫圈成对组成，每片垫圈具有两个不同的工作面：
1. 外侧 — 放射状细齿（凸纹面），用于与接触表面形成咬合
2. 内侧 — 宽斜齿面（大齿面），倾斜角度大于螺栓螺纹的升角
安装时，两片垫圈的 内侧斜齿面相对贴合，外侧放射状齿面分别朝向螺母/螺栓头和被连接件表面。
第 1 步：拧紧咬合
当螺母或螺栓被拧紧时，外侧放射状齿面与被连接件表面形成紧密咬合，将垫圈固定在接触面上，阻止其相对滑动。
第 3 步：动态自锁
螺栓/螺母的每一次松动趋势都被这种楔入效应所抵消，形成动态自锁。即使预紧力因振动有所衰减，垫圈仍能持续提供锁紧力，防止螺栓完全松脱。
简而言之：普通防松元件"靠摩擦力抵抗松脱"，DIN25201 垫圈"靠结构锁定位移"。
根据 GB/T 10431 横向振动测试标准（M8 螺栓，夹紧力 17.75kN，振幅 ±0.8mm）的试验结果表明：
1. 双叠自锁垫圈 — 防松效果最优，轴力衰减后趋于稳定不再变化
DIN25201 垫圈经过 DIN 65151 横向振动测试，可承受 200 万次 振动循环，残余夹紧力保持率不低于 70%，远超其他防松方式。
注：加大型（SP）外径更大，载荷分散面积更广，适用于软基材连接、大孔或长孔螺栓连接、法兰螺栓连接等场景。
特别说明：达克罗涂层采用德国德尔肯技术，不含六价铬，无氢脆风险，耐盐雾性能优异，是目前碳钢防松垫圈的主流表面处理方案。
以下扭矩值为干燥无润滑状态下的参考值，低值适用于一般连接，高值适用于关键连接。
1. 润滑状态 — 有润滑时，扭矩在干燥值基础上降低 15% ~ 25%
1. 严禁与其他垫片混用 — 不可同时使用平垫圈、弹簧垫圈，否则会破坏楔入制锁机制
3. 重复使用需检查 — 齿面磨损严重时须更换，关键连接建议一次性使用
DIN25201 防松垫圈凭借卓越的防松性能，广泛应用于以下行业：
1. 抗振动能力卓越 — 可承受 200 万次振动循环，残余夹紧力保持率 ≥ 70%
4. 可重复使用 — 非关键场景检查后可重复使用 1 ~ 2 次
6. 温度适应性广 — 碳钢型适用 -60°C ~ 400°C，不锈钢型适用 -160°C ~ 800°C
7. 可与高强度螺栓配合 — 支持 8.8 ~ 12.9 级螺栓
1. 确定螺栓规格 — 根据连接螺栓的螺纹规格选择对应垫圈规格
3. 选择表面处理 — 根据耐腐蚀要求选择达克罗、镀锌或洗白
4. 选择类型 — 标准型用于常规场景，加大型用于软基材或大孔场景
DIN25201 双叠自锁防松垫圈不是普通的紧固件配件，而是一套基于几何结构的精密防松系统。它将连接可靠性从"操作依赖"转化为"设计属性"，从根本上解决了振动工况下的螺栓松动难题。
本文档仅用于技术交流与产品宣传，具体参数以实际产品检测报告为准。
