18330064396
咨询热线
18330064396邯郸市永年区佑工紧固件销售有限公司 商业合作热线：18330064396 http://www.hdyougong.com/
紧固件设计的失效模式一般为螺栓断裂，螺栓和螺栓均不允许出现滑牙。为此，如果螺栓匹配对手件是螺母时，螺母的保载力一般是高于螺栓的，如10.9级的螺栓需匹配至少10级螺母，8.8级螺栓需匹配至少8级螺母等。

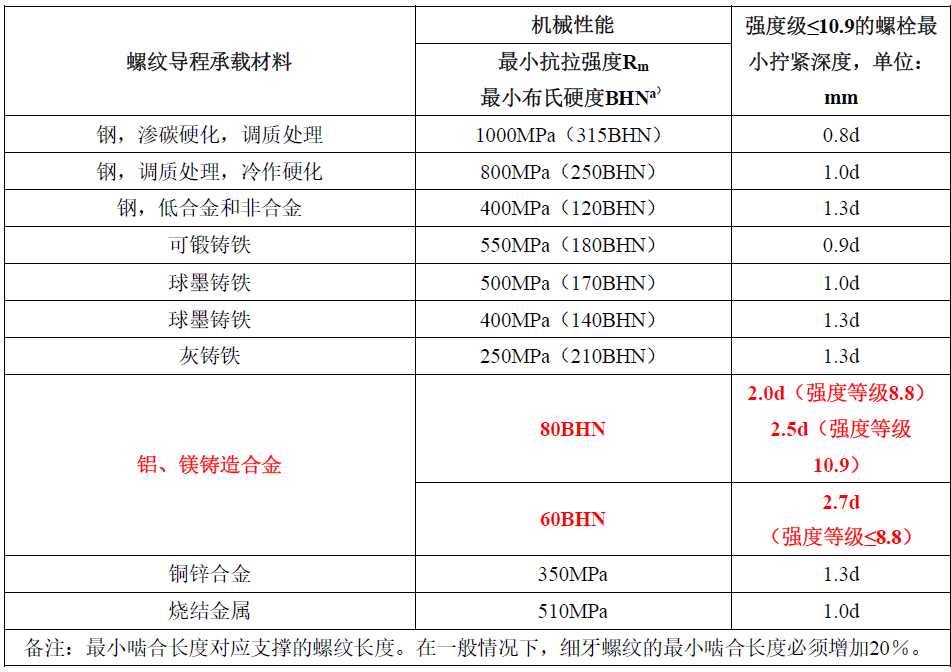

如果对手件是零件上攻螺纹，那么对零件的拧入深度也是有要求的，下表为钢制螺栓最小拧紧深度的要求，从下表可以看出，当对手件是铝合金时，其拧入的深度一般要求2d-2.7d之间，这样设计的目的是为了拧紧过载后的失效形式为螺栓断裂，而非螺母和螺栓出现滑牙。
而实际生产过程中，螺栓螺母的滑牙再所难免，而且滑牙带来的返工工作量也是较大的，今天，螺丝君就带各位了解下生产中各种因素对螺栓和螺母滑牙的影响，供各位参考。
▲ 表1 钢制螺栓最小拧紧深度 电泳漆膜过厚 零部件上为增加防腐性能，会在零件表面涂一层电泳漆，螺纹孔里难免会有电泳漆附着，那么如果当电泳漆的厚度较厚时，会对紧固件的滑牙产生影响吗？试验的测试结果如下图所示，当电泳漆较厚时，一般会导致拧紧时有卡涩现象，不会造成螺纹滑牙及严重损坏，而当螺栓拧出后，内螺纹和螺栓上都会占有油漆的粉末。螺丝君认为，油漆一般通过阴级电泳附着在工件上，由于工艺特性决定了电泳后的油漆厚度不会太厚，一般60-80μm就已经是电泳上线了，所以一般不会对螺纹拧紧卡涩太严重，甚至导致滑牙。 焊 渣 这种状况一般焊接螺母比较常见，焊接螺母不可避免会导致螺纹中残留焊渣，具体的测试结果见下图，因为焊渣的存在，螺丝拧入时有较强的卡涩感，螺栓取出后，螺栓的前段部分已经出现断牙现象，而螺母有焊渣残留的螺纹位置也出现明显的螺牙损失。 螺丝君认为，该种状态会不会造成螺纹的严重滑牙取决于焊渣颗粒的大小和多少，当数量多，颗粒大时，螺纹会出现严重滑牙。针对该情况，螺丝君建议需要采取防焊渣的方法，如增加保护盖或者采用涂防焊渣胶的方式防止焊渣的残留。 压 损 当焊接电流大等因素，冲压会造成螺牙变形。螺栓拧紧过程中，丝牙不对口，导致螺牙损坏和滑牙。 螺丝君认为螺纹变形的状态应该尽可能避免，如发现螺纹变形，因停止生产，探索合适的工艺，确保螺牙不能变形。 偏 心 焊接螺母在焊接过程中如出现偏心，测试结果如下图所示，这样会导致拧入的前半段会很顺畅，后半段会有明显的卡涩现象，如果强行攻入，会导致螺牙的损坏和滑牙。 螺丝君建议，应优化焊接螺母焊接定位的问题，确保螺母焊接不会出现偏心。 斜 打 斜打是拧紧过程中常见的问题，斜打螺丝会导致无法拧入，取出螺丝后，螺丝的头部会严重损伤，滑牙，中部和后部完好，螺母的螺纹也出现滑牙。 如螺丝刚刚拧入发现倾斜，立即取出摆正继续拧入，螺丝前部出现损坏，螺丝中部有螺牙顺丝痕迹，尾部完好。
总结：
残漆容易造成螺丝拧入时，有卡涩现象，不会造成螺丝滑牙以及严重损坏。
有焊渣的电焊螺母，在拧入时焊渣会随着螺丝头部吃入丝牙内，直至焊渣掉落丝牙内，易造成螺丝丝牙损坏导致螺丝无法打入和滑牙。 有压损的电焊螺母螺牙变形，易造成在螺丝拧入时，丝牙不对口，导致丝牙损坏和滑牙。 偏心的电焊螺母，易造成螺丝打入一半卡涩严重的现象，如果强行打入易造成螺丝丝牙损坏和滑牙。 螺丝斜打直接导致螺母及螺丝的丝牙完全损坏。
