GB1096平键标准技术规范分析

浏览次数:46 发布时间:2025-12-03

一、GB1096平键标准基础信息与形状外观尺寸规定

GB/T 1096-2003《普通型 平键》是中国国家标准,由全国机器轴与附件标准化技术委员会提出并归口,机械科学研究院负责起草,起草人包括明翠新、沈志芳和杜刚。该标准于2003年6月5日发布,2004年2月1日开始实施,是对GB/T 1096-1979《普通平键型式尺寸》的修订。与1979年版标准相比,主要区别包括:标准名称由"普通平键型式尺寸"改为"普通型平键";键宽6的极限偏差由"h9"改为"h8";将方形截面键高度的极限偏差改为"h8"一种;删除了"平头普通平键(B型)1000件的重量kg≈"的表述,增加了"标准长度范围"的信息;标记示例改为"GB/T 1096 键16×10×100";标记示例增加了"普通A型平键、普通B型平键、普通C型平键"。

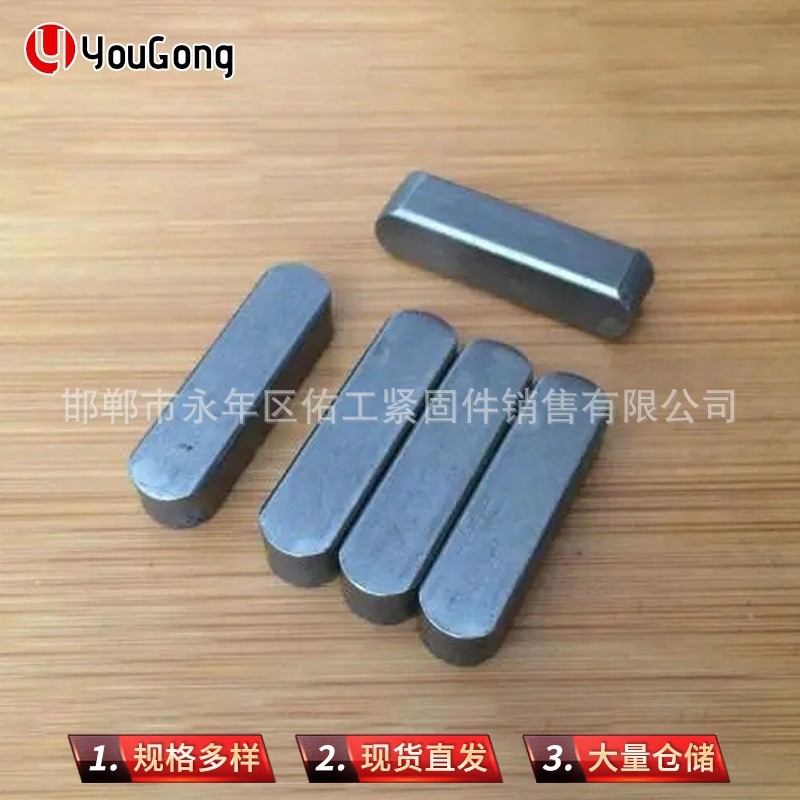

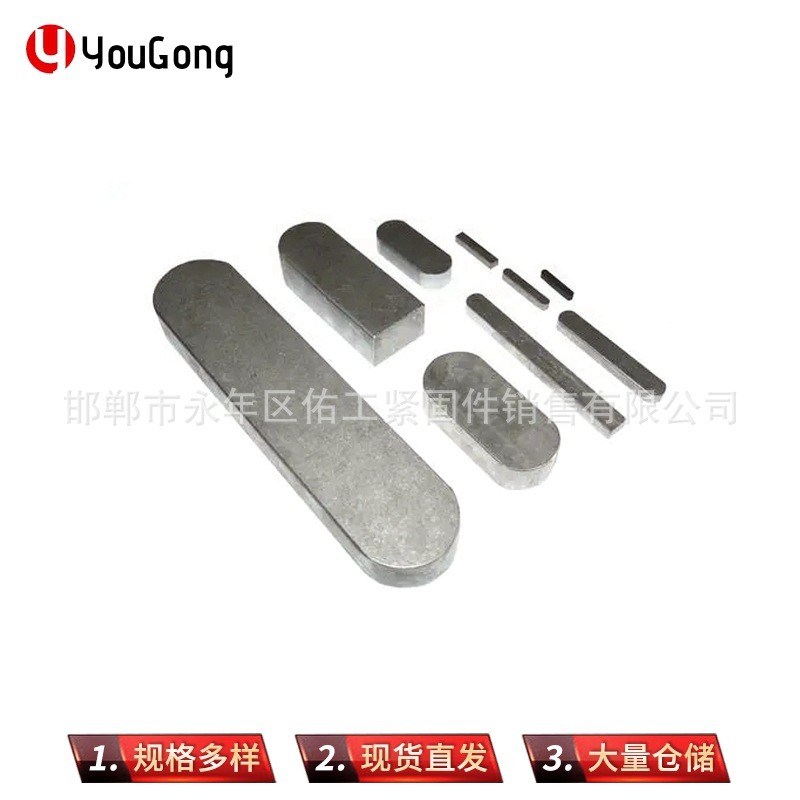

普通型平键是一种机械连接件,用于轴与轴上传动件之间的可拆卸式联结,主要传递转矩和运动。根据GB/T 1096-2003标准,普通型平键分为A型(圆头)、B型(方头)和C型(单圆头)三种结构形式。平键依靠两个侧面作为工作面,通过键与键槽侧面的挤压来传递转矩。这种连接方式对中性好,定位精度高,安装方便,但无法实现轴上零件的轴向固定。


平键的主要尺寸参数包括键宽b、键高h和键长L。键宽尺寸范围从2mm至100mm,键高尺寸范围从2mm至50mm。键的宽度公差为h8,高度公差根据截面形状不同而有所区别:矩形截面键高度公差为h11,方形截面键高度公差为h8,长度公差为h14。当键长大于500mm时,其长度应按GB/T 321的R20系列选取,且键长应小于10倍的键宽以减小直线度问题。


平键的材料通常采用抗拉强度不低于588MPa的钢制造,常用的材料有45钢、304不锈钢、316不锈钢、2205、2Cr13、17-4PH等。平键的工作表面需要有一定的表面粗糙度要求,以保证良好的接触和传动性能。轴槽、轮毂槽的键槽宽度b两侧面粗糙度参数Ra值推荐为1.6~3.2μm,轴槽底面、轮毂槽底面的表面粗糙度参数Ra值推荐为6.3μm。

平键的标记方法有明确规定,例如圆头普通平键(A型),b=18mm,h=11mm,L=100mm,标记为:GB/T 1096 键18×10×100;方头普通平键(B型)标记为:GB/T 1096 键B18×10×100;单圆头普通平键(C型)标记为:GB/T 1096 键C18×10×100。


平键与键槽的配合方式有三种:较松联结(轴H9,毂D10)、一般联结(轴N9,毂JS9)和较紧联结(轴和毂P9)。键槽深度也有相应的公差要求,轴槽深t和轮毂槽深t1的公差一般为0.1mm~0.3mm。在工作图中,轴槽深用t或(d-t)标注,轮毂槽深用(d+t1)标注。(d-t)和(d+t1)两个组合尺寸的极限偏差按相应的t和t1的公差选取,但(d-t)极限偏差取负号。

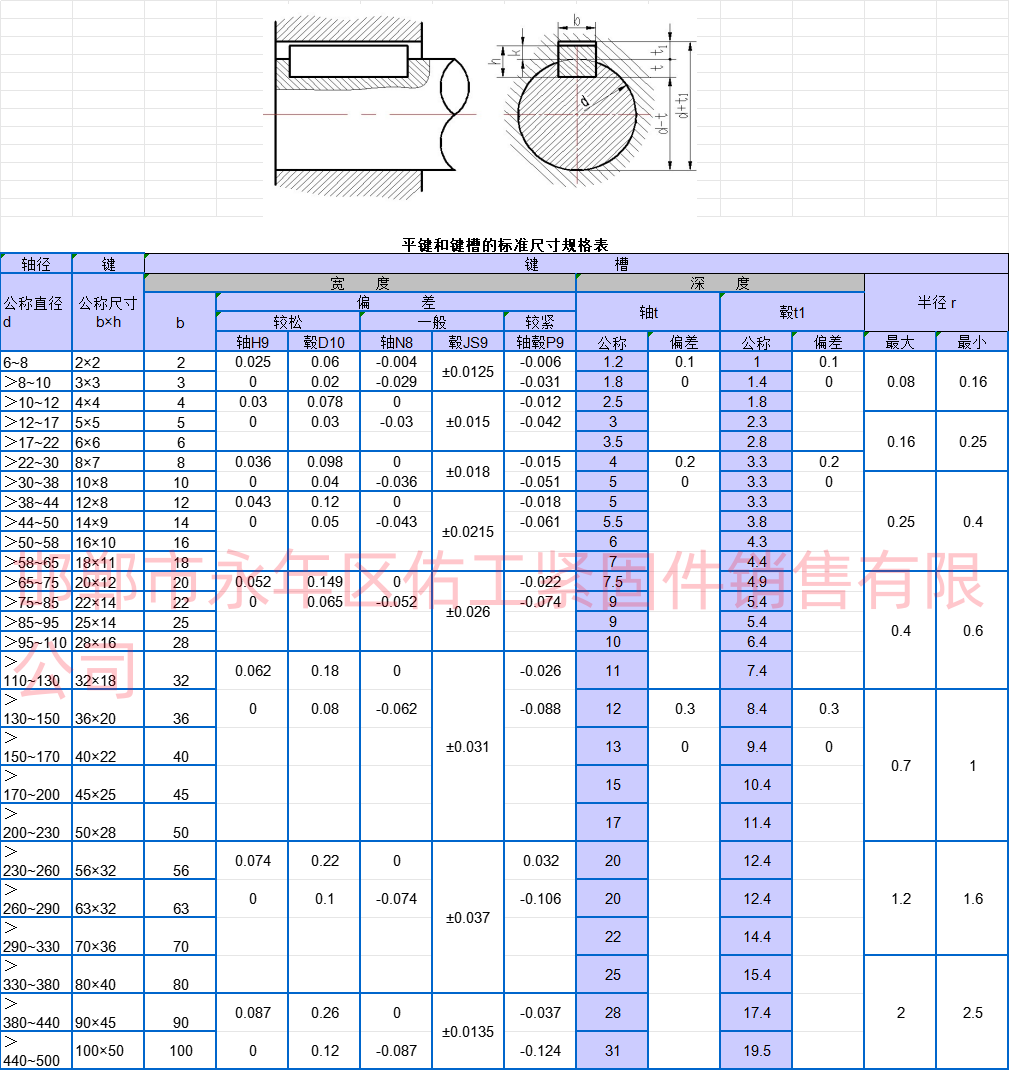

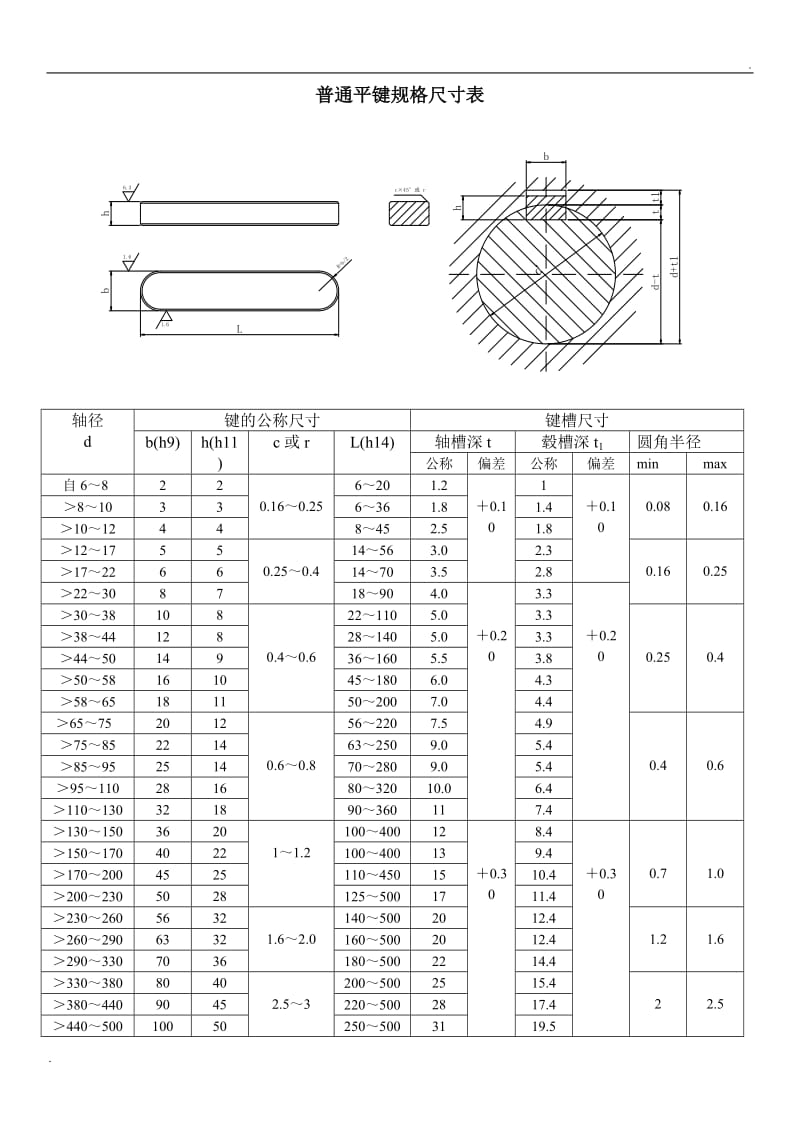

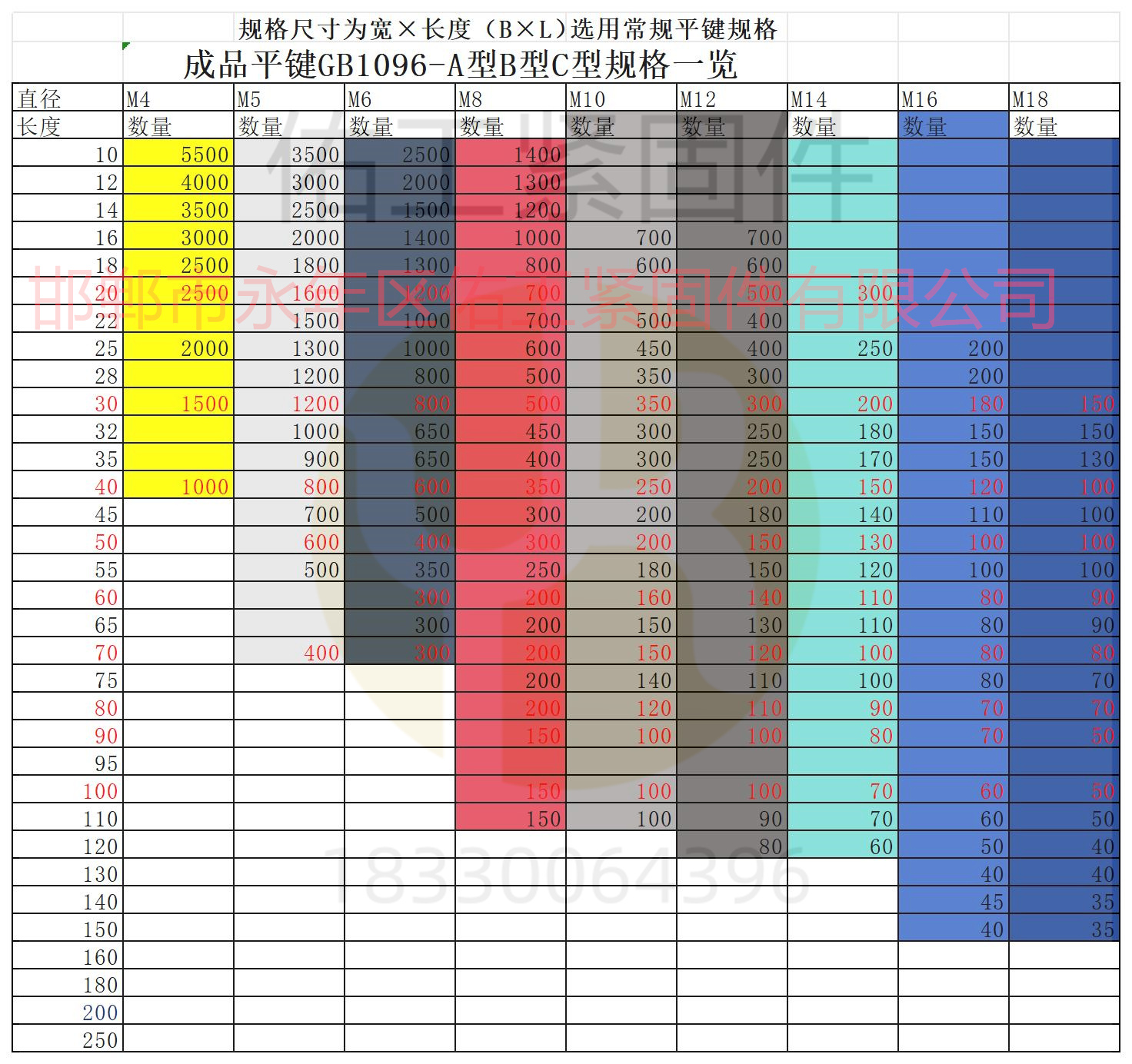

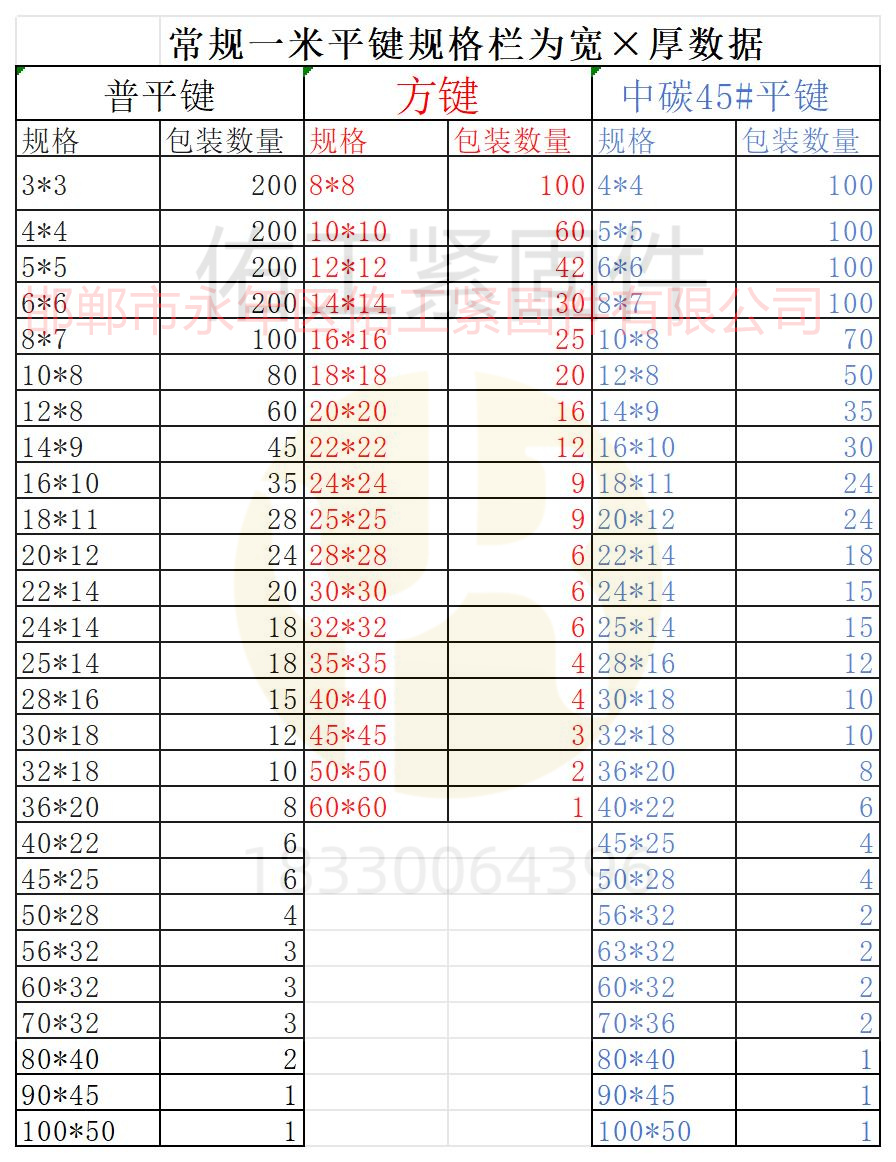

下表详细列出了不同轴径对应的平键尺寸规格:

轴径d(mm)

键尺寸b×h(mm)

键宽b极限偏差(mm)

轴槽深t(mm)

轮毂槽深t1(mm)

键槽半径r(mm)

6~8

2×2

0~-0.014

1.2+0.1

1.0+0.1

0.08~0.16

>8~10

3×3

0~-0.018

1.8+0.1

1.4+0.1

0.08~0.16

>10~12

4×4

0~-0.018

2.5+0.1

1.8+0.1

0.16~0.25

>12~17

5×5

0~-0.018

3.0+0.1

2.3+0.1

0.16~0.25

>17~22

6×6

0~-0.022

3.5+0.2

2.8+0.2

0.16~0.25

>22~30

8×7

0~-0.022

4.0+0.2

3.3+0.2

0.25~0.40

>30~38

10×8

0~-0.027

5.0+0.2

3.3+0.2

0.25~0.40

>38~44

12×8

0~-0.027

5.0+0.2

3.3+0.2

0.25~0.40

>44~50

14×9

0~-0.027

5.5+0.2

3.8+0.2

0.25~0.40

>50~58

16×10

0~-0.027

6.0+0.2

4.3+0.2

0.25~0.40

>58~65

18×11

0~-0.027

7.0+0.2

4.4+0.2

0.40~0.60

>65~75

20×12

0~-0.033

7.5+0.2

4.9+0.2

0.40~0.60

>75~85

22×14

0~-0.033

9.0+0.2

5.4+0.2

0.40~0.60

>85~95

25×14

0~-0.033

9.0+0.2

5.4+0.2

0.60~0.80

>95~110

28×16

0~-0.033

10.0+0.2

6.4+0.2

0.60~0.80

>110~130

32×18

0~-0.039

11.0+0.2

7.4+0.2

0.70~1.00

>130~150

36×20

0~-0.039

12.0+0.2

8.4+0.2

0.70~1.00

>150~170

40×22

0~-0.039

13.0+0.2

9.4+0.2

0.80~1.20

>170~200

45×25

0~-0.039

15.0+0.2

10.4+0.2

0.80~1.20

>200~230

50×28

0~-0.046

17.0+0.2

11.4+0.2

1.00~1.60

>230~260

56×32

0~-0.046

20.0+0.2

12.4+0.2

1.00~1.60

>260~290

63×32

0~-0.046

20.0+0.2

12.4+0.2

1.20~1.60

>290~330

70×36

0~-0.046

22.0+0.2

14.4+0.2

1.20~2.00

>330~380

80×40

0~-0.046

25.0+0.2

15.4+0.2

1.60~2.50

>380~440

90×45

0~-0.054

28.0+0.2

17.4+0.2

2.00~2.50

>440~500

100×50

0~-0.054

31.0+0.2

19.5+0.2

2.50~3.00

平键的剖面尺寸b×h按轴的直径d由标准中选定。键的长度L一般按轮毂宽度定,要求键长比轮毂略短5~10mm,且符合长度系列值。平键轴槽的长度公差用H14。为便于装配,轴槽及轮毂槽对轴及轮毂轴线的对称度公差根据不同要求,一般可按GB/T 1184-1996中附表对称度公差7~9级选取。

普通型平键适用于高速、承受变载、冲击的场合,具有对中性好、定位精度高、安装方便的特点。A型平键用于端铣刀加工的轴槽,键在槽中轴向固定较好,但槽在轴上引起的应力集中较大;B型平键用于盘铣刀加工的轴槽,轴的应力集中比较小;C型平键用于轴端,应用最广泛。


二、平键类型分类及特点研究

平键是一种依靠两个侧面作为工作面,通过键与键槽侧面的挤压来传递转矩的机械连接件。平键根据用途不同,可分为普通型平键、薄型平键和导向型平键三种。其中普通型平键和薄型平键用于静联接,导向型平键用于动联接。按结构分类,普通平键(GB1096-2003)分为三种结构形式:A型为圆头普通平键,B型为方头普通平键,C型为单圆头普通平键。

普通型平键

普通型平键对中性好,定位精度高,拆装方便,但无法实现轴上零件的轴向固定,用于高速或承受冲击、变载荷的轴。普通型平键是应用最广泛的一类平键,其结构简单,拆装方便,对中性好,适合高速、承受变载、冲击的场合。普通型平键的主要结构尺寸为键宽b、键高h和键长L。普通平键的标记格式为:名称键的形式键宽b×键高h×键长L GB1096-2003,其中A型普通平键的形式A可以省略不注。例如A型普通平键,b=8,h=7,L=25,标记为键8×7×25 GB1096-2003;如为B型普通平键,尺寸同上,则标记为:键B8×7×25 GB1096-2003。


薄型平键

薄型平键用于薄壁结构和传递转矩较小的地方。薄型平键的结构与普通型平键相同,也分为A、B、C三种类型,但其截面尺寸较小,适用于空间受限或传递转矩较小的场合。薄型平键的国家标准为GB/T 1567-2003,其键宽b的公差带为h9,键高h的公差带为h11,键长L的公差带为h14。薄型平键的接触面小,挤压强度小,适用于空心轴等薄壁结构。


导向型平键

导向型平键用螺钉把键固定在轴上,用于轴上的零件沿轴移动量不大的场合。导向型平键的国家标准为GB/T 1097-2003,适用于有沿轴向移动的键连接,如变速箱中的滑移齿轮。导向型平键与轮毂键槽为动配合,轴上零件能做轴向移动,为了起键方便,开有起键螺孔。导向型平键的尺寸范围从8×8到45×25,对应的公称长度L从8~12mm到170~200mm不等。

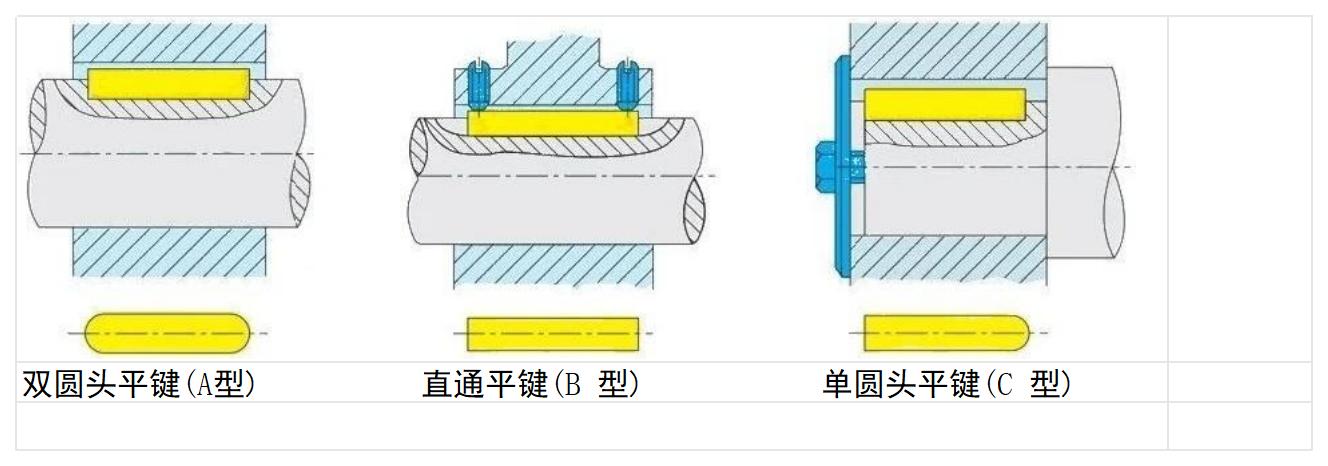

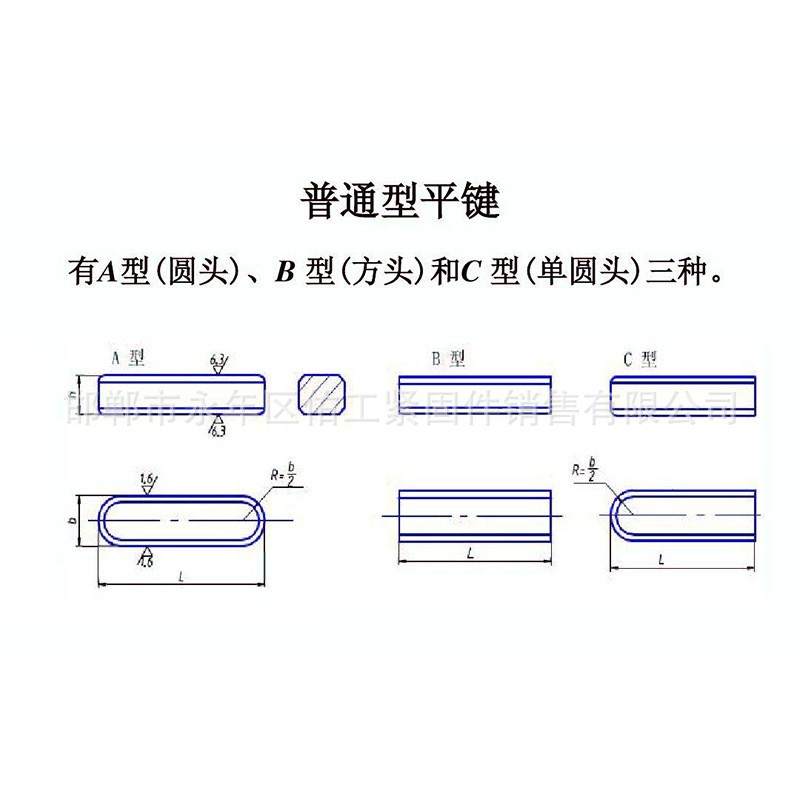

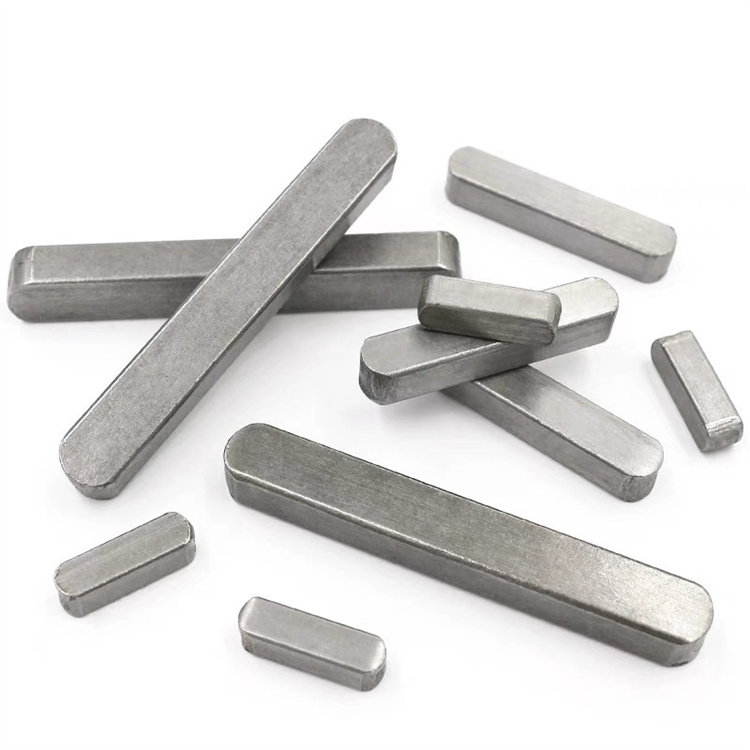

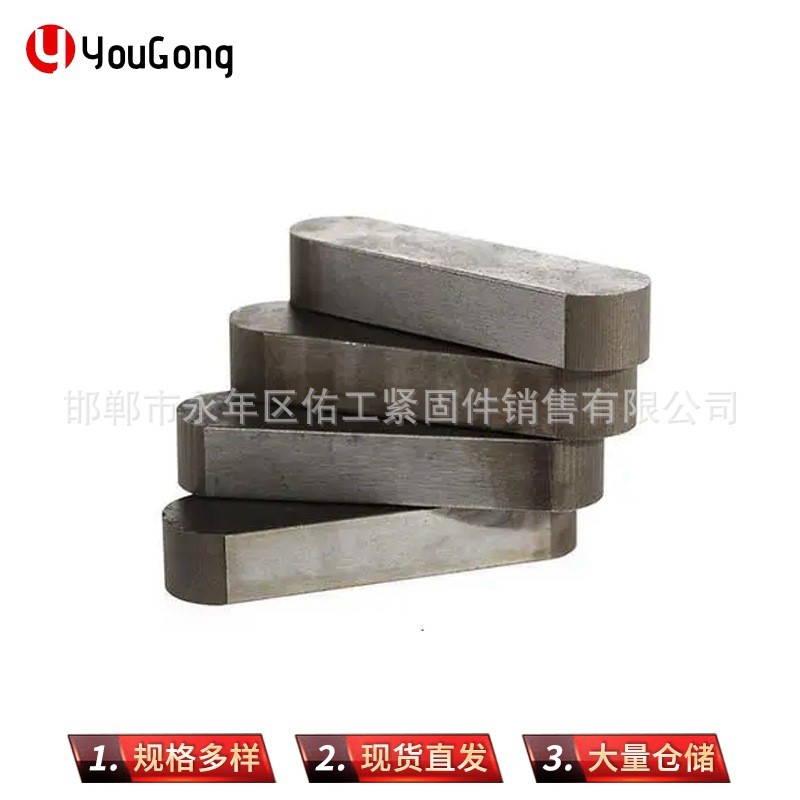

A型、B型、C型平键的结构特点与应用场景


A型、B型、C型平键在结构、加工方式、标记方式和应用场景上有所区别:

A型(圆头普通平键)

· 结构特点:两端为半圆形,轴上键槽用立铣刀加工

· 加工方式:键在槽中固定好,但槽在轴上引起的应力集中较大

· 标记方式:A型标记时省略"A",如"键16×10×100"

· 应用场景:用于轴中段静连接,对中性好,传递转矩稳定,适用于一般场合

B型(方头普通平键)

· 结构特点:两端为平头,轴上键槽用盘铣刀加工

· 加工方式:轴的应力集中较小,但键易松动,大尺寸键需紧定螺钉固定

· 标记方式:需标注类型,如"键B16×10×100"

· 应用场景:适用于轴中段且对轴强度要求较高的场合,像重载设备

C型(单圆头普通平键)

· 结构特点:一端圆头、一端平头,常用于轴端连接

· 加工方式:轴槽加工方式同A型

· 标记方式:需标注类型,如"键C16×10×100"

· 应用场景:用于轴端与轮毂连接,比如齿轮、联轴器的端部固定

下表详细对比了A型、B型、C型平键的主要特点:

类型

结构特点

加工方式

标记方式

应用场景

优势

劣势

A型

两端为半圆形

立铣刀加工

省略"A"

轴中段静连接

键在槽中固定好,对中性好

应力集中较大

B型

两端为平头

盘铣刀加工

标注"B"

轴中段重载场合

应力集中小

键易松动,需紧定螺钉

C型

一端圆头一端平头

立铣刀加工

标注"C"

轴端连接

适合轴端使用

应用范围相对较窄

平键类型选择依据

平键类型选择应根据键联接的结构、使用特性及工作条件来选择,考虑以下因素:

1. 需要传递转矩的大小:根据传递转矩的大小选择合适的键尺寸和类型。大转矩场合应选择较大尺寸的平键或考虑使用双键。

2. 联接于轴上的零件是否需要沿轴滑动及滑动距离的长短

不需要滑动:选择普通型平键

需要小距离滑动:选择导向型平键

需要大距离滑动:选择滑键(固定在轮毂上,轴上零件能带键做轴向移动)

3. 对于联接的对中性要求:高精度要求的场合应选择普通型平键,其对中性好,定位精度高。

4. 键是否需要具有轴向固定的作用:平键无法实现轴上零件的轴向固定,如需轴向固定应考虑其他连接方式。

5. 键在轴上的位置

在轴的中部:可选择A型或B型

在轴的端部:应选择C型

6. 载荷特性

静载荷:普通型平键即可满足要求

冲击载荷或变载荷:应选择普通型平键,必要时增加键的尺寸或数量

7. 结构空间限制:空间受限场合可考虑薄型平键,但需注意其传递转矩能力较小。


平键连接的配合方式

平键连接的配合分为三种类型:较松键联结、一般键联结和较紧键联结。

较松键联结

· 轮毂和键的配合代号为D10/h8

· 轴和键的配合为H9/h8

· 特点:间隙配合

· 应用:用于轮毂可以在轴上沿着轴向滑动的场合,如导向平键

一般键联结

· 轮毂和键的配合代号为JS9/h8

· 轴和键的配合为N9/h8

· 特点:过渡配合

· 应用:用于载荷不大,不需要消除回程间隙,轮毂不需要在轴上沿着轴向滑动的场合

较紧键联结

· 轮毂和键以及轴和键的配合代号均为P9/h8

· 特点:偏向过盈的过渡配合

· 应用:用于载荷较大或者有冲击载荷,需要消除回程间隙,轮毂不需要在轴上沿着轴向滑动的场合

平键联接的主要失效形式是工作面的压溃和磨损(对于动联接)。除非有严重过载,一般不会出现键的剪断。平键强度校核主要进行挤压强度校核,校核公式为σ_p=2T/(kLd),需小于许用值,其中T为转矩,k为键与轮毂键槽接触高度,L为键的工作长度,d为轴的直径。


三、平键配合轴端使用技术要求分析

平键与轴端的配合是机械传动系统中的关键环节,其技术规范和要求直接影响传动系统的可靠性和稳定性。GB/T 1096-2003标准对平键与轴端的配合提出了明确的技术规范和要求,旨在确保平键的质量和互换性。

平键与键槽的配合制度

平键与键槽的配合均采用基轴制,通过改变键槽的公差带来实现不同的配合性质要求。国家标准GB/T 1095-2003《平键 键槽的剖面尺寸》对轴槽宽规定了三种公差带,代号分别为H9、N9、P9;对毂槽宽也规定了三种公差带,代号为D10、JS9、P9。分别构成较松联接、正常联接和紧密联接三组不同的配合,以满足不同的使用要求。


基轴制特点

基轴制是基本偏差为一定的轴的公差带,与不同基本偏差的孔的公差带形成各种配合的一种制度。基轴制配合的轴称为基准轴,基准轴的上偏差为零,用代号h表示。基轴制的特点是任何尺寸段和任何公差等级的基准轴的上偏差皆为零,由改变孔的基本偏差以获得不同的配合。对于不加工外径的轴零件,以及无阶台的轴零件等情况,基轴制具有明显的优势。

平键与轴端配合的三种方式

1. 较松联接

· 轴槽宽公差带:H9

· 毂槽宽公差带:D10

· 键宽公差带:h8

· 配合性质:间隙配合

· 应用场合:主要用于导向平键,轮毂可在轴上作轴向移动

· 特点:装配方便,但传动精度较低,适用于需要轴向移动的场合

2. 正常联接

· 轴槽宽公差带:N9

· 毂槽宽公差带:JS9

· 键宽公差带:h8

· 配合性质:过渡配合

· 应用场合:键在轴上及轮毂中均固定,用于载荷不大的场合

· 特点:装配较为方便,传动精度适中,是一般工况下的首选

3. 紧密联接

· 轴槽宽公差带:P9

· 毂槽宽公差带:P9

· 键宽公差带:h8

· 配合性质:偏向过盈的过渡配合

· 应用场合:键在轴上及轮毂上均固定,比正常联接更紧,主要用于载荷较大、载荷具有冲击性以及双向传递扭矩的场合

· 特点:装配较为困难,但传动精度高,适用于高精度、高载荷场合

下表详细列出了不同配合方式的公差带和应用特点:

配合方式

轴槽宽公差带

毂槽宽公差带

键宽公差带

配合性质

应用场合

特点

较松联接

H9

D10

h8

间隙配合

导向平键,轮毂需轴向移动

装配方便,传动精度低

正常联接

N9

JS9

h8

过渡配合

载荷不大的固定连接

装配较方便,传动精度适中

紧密联接

P9

P9

h8

偏向过盈的过渡配合

大载荷、冲击载荷、双向传动

装配困难,传动精度高

平键与轴端配合的技术要求

1. 尺寸精度要求

· 键宽b的公差带为h8

· 键高h的公差带:矩形截面为h11,方形截面为h8

· 键长L的公差带为h14

· 轴槽长度公差带为H14

2. 几何公差要求

· 轴槽及轮毂槽宽b对轴及轮毂中心线的对称度公差按7~9级选取

· 当平键长度与宽度比大于8时,键的两侧面在长度方向的平行度应符合规定:

b≤6mm时,按7级

b=8~36mm时,按6级

b≥40mm时,按5级

3. 表面粗糙度要求

· 轴槽、轮毂槽的键槽宽度b两侧面粗糙度参数Ra值推荐为1.6~3.2μm

· 轴槽底面、轮毂槽底面的表面粗糙度参数Ra值推荐为6.3μm

4. 键槽深度要求

· 轴槽深t和轮毂槽深t1的公差一般为0.1mm~0.3mm

· 在工作图中,轴槽深用t或(d-t)标注,轮毂槽深用(d+t1)标注

· (d-t)和(d+t1)两个组合尺寸的极限偏差按相应的t和t1的公差选取,但(d-t)极限偏差取负号

平键与轴端配合的工艺要求

1. 键槽加工工艺

· A型键槽:用端铣刀加工,键在槽中固定好,但应力集中较大

· B型键槽:用盘铣刀加工,应力集中较小,但键易松动

· C型键槽:用于轴端,加工方式同A型

2. 装配工艺要求

· 批量生产时采用标准过盈配合:键顶面与轮毂槽底面间隙控制在0.1mm,两侧面过盈量根据轴径控制在0.002-0.015mm

· 单件装配需采用铜棒渐进敲击,确保键底与轴槽完全贴合

· 装配完成后需进行扭矩测试,最大允许传递扭矩值与键长呈正相关

3. 质量检测要求

· 键槽对称度是核心质量指标,截至2021年行业数据显示,常规检测手段缺失导致50%以上零件超差±0.05mm

· 加工工艺中,铣削刀具磨损、装夹定位误差是造成对称度超差的主因

· 新型便捷式检测仪通过三点测量法将检测效率提升40%,检测精度可达±0.01mm

平键与轴端配合的检测方法

键槽对称度的测量方法主要有以下几种,可根据实际工况和精度要求选择合适方案:

1. 三坐标测量机(CMM)

· 通过高精度探针采集键槽两侧面及轴类零件基准轴线的空间坐标数据

· 利用测量软件计算两侧面相对于基准轴线的对称度偏差

· 精度最高(可达微米级),适用于精密加工零件或复杂形状工件的检测

· 设备成本较高且操作需专业培训

· 测量时需确保探针接触点分布均匀,避免局部变形影响结果

2. 专用对称度检具

· 采用V型块定位轴类零件的基准轴线

· 通过塞规测量键槽两侧面与V型块中心平面的间隙差

· 或用百分表直接读取两侧面的位置偏差

· 操作简便、效率高,适合批量生产中的快速检测

· 检具需根据工件尺寸定制,通用性较差

· 测量时需保证V型块与工件轴线垂直,且塞规/百分表校准准确

3. 投影仪测量法

· 将键槽工件置于投影仪载物台

· 通过光学系统将其轮廓放大投影到屏幕

· 与标准模板对比或直接测量两侧面到基准线的距离差

· 适用于中小尺寸工件,可直观观察对称度偏差

· 测量精度受投影放大倍数和操作人员读数误差影响,一般用于首件检验或抽检

4. 键槽对称度卡尺

· 专用卡尺的左侧量爪设计为测量槽宽,右侧量爪通过比较两侧面到基准的距离差来测量对称度

· 操作简便,适合现场快速检测

· 精度相对较低,适用于一般精度要求的检测

5. 定制固定块+测头组合

· 根据工件特点设计专用检测装置

· 通过固定块定位基准面,测头测量键槽两侧面的位置偏差

· 针对性强,精度高,适合大批量生产中的特定工件检测

平键与轴端配合的常见问题及解决方法

1. 键槽对称度超差

· 问题表现:键槽相对于轴线的对称度超出允许范围

· 产生原因:铣削刀具磨损、装夹定位误差、机床精度不足

· 解决方法:

定期检查和更换铣削刀具

优化装夹定位方式,提高定位精度

采用高精度机床加工或增加精加工工序

使用新型便捷式检测仪进行实时监控

2. 键与键槽配合过紧或过松

· 问题表现:装配困难或传动时有松动

· 产生原因:公差选择不当、加工误差、热变形

· 解决方法:

根据实际工况选择合适的配合方式

提高加工精度,减小加工误差

考虑热变形因素,预留适当的装配间隙

装配前进行试配,必要时进行修整

3. 键槽表面粗糙度不合格

· 问题表现:表面粗糙,影响配合质量和使用寿命

· 产生原因:切削参数不当、刀具磨损、冷却润滑不足

· 解决方法:

优化切削参数,选择合适的切削速度和进给量

及时更换磨损的刀具

改善冷却润滑条件

增加精加工工序,如磨削或研磨

4. 键槽深度超差

· 问题表现:键槽深度过深或过浅

· 产生原因:刀具设定错误、测量误差、刀具磨损

· 解决方法:

严格按工艺要求设定刀具深度

使用高精度测量工具进行检测

定期检查刀具磨损情况,及时调整或更换

平键与轴端的配合是机械传动系统中的关键环节,其技术规范和要求直接影响传动系统的可靠性和稳定性。正确选择配合方式、严格控制加工精度、采用合适的检测方法,是确保平键与轴端配合质量的关键。


四、平键安装使用注意事项及常见问题解决

平键的安装使用是确保机械传动系统正常运行的关键环节。正确的安装方法和使用注意事项可以有效延长平键的使用寿命,提高传动系统的可靠性和稳定性。本章节将详细分析平键安装使用过程中的技术要点和注意事项,并针对常见问题提供解决方法。

平键安装前的准备工作

1. 检查与清理

· 安装前必须仔细检查平键和键槽的尺寸、公差和表面质量,确保符合设计要求

· 清理键和键槽的锐边,把口部稍微倒角,以防装配时造成过大的过盈量

· 用细砂纸打磨键槽毛刺,确保键槽表面平整光滑

· 清洁键槽,去除油污、铁屑等杂质,确保键槽干净

2. 试配与修整

· 用键头与键槽试配松紧,并修配到能使键紧紧地嵌在轴键槽中

· 锉配键长、键头,使其与轴键槽间留有0.1mm左右的间隙

· 确保键的底面与键槽底面能够完全贴合,无间隙

3. 材料与工具准备

· 根据工况选择合适的平键材料:普通工况可使用45#钢调质处理,硬度HRC28-32;腐蚀环境应使用316不锈钢起步,浓酸要用2205双相钢;重载设备可使用17-4PH沉淀硬化钢

· 准备合适的安装工具:铜棒、软锤、虎钳(配备软钳口)等

· 准备适量的润滑油或润滑脂,用于装配时的润滑

平键安装的正确步骤

1. 安装平键到轴键槽

· 将键涂机油后压装在轴键槽中,使键底平面与槽底紧贴

· 压装时可用铜棒敲击或用虎钳垫铜皮后夹紧

· 敲击时应均匀用力,避免局部受力过大导致键变形

· 确保键与轴键槽的配合符合设计要求(较松、一般或紧密配合)

2. 安装轴上零件

· 试配并安装套件,键与键槽的非配合面应留有间隙,以求轴与套件达到同心

· 装配后的套件在轴上不能摇动,否则容易引起冲击和振动

· 确保键顶面与轮毂键槽底面之间留有适当间隙

· 键两侧面与轴上部件键槽侧面之间应保持一定的过盈量,若配合过紧,可微调轴上部件键槽的侧面,但不可出现松动

3. 检查与调整

· 安装完成后检查轴上零件的轴向位置和径向跳动,确保符合设计要求

· 检查键与键槽的配合情况,确保无松动或过紧现象

· 必要时进行扭矩测试,验证连接的可靠性

平键安装的特殊注意事项

1. 多键安装注意事项

· 当需要在同一根轴上使用平键来固定两个零件时,必须确保在轴上开设的两个键槽位于同一母线上

· 当一根轴上需要串接多个零件,且这些零件的孔径相同时,推荐采用一个连通的平键进行连接

· 当轴上需要使用两个平键来传递较大的转矩时,这两个平键应被安置在直径的两端,即相差180°的位置上,以确保受力的均衡

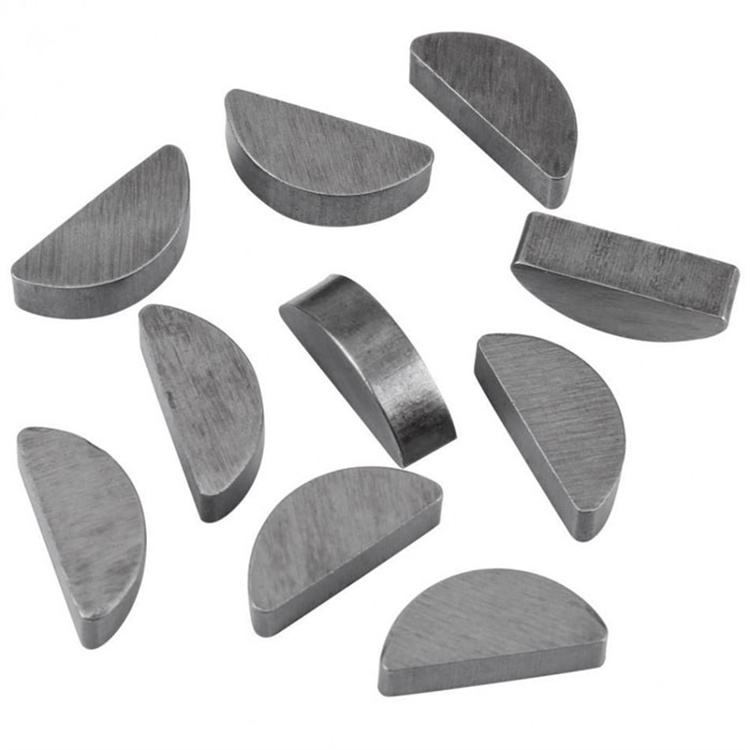

· 当使用两个半圆键时,应确保它们位于同一轴向母线上

2. 结构设计注意事项

· 轴和轮毂上键槽底部的圆角半径r应够大,一般r/d应大于0.03,至少应大于0.015(d为轴的直径)

· 平键两侧与轴和轮毂键槽两侧要按国家标准选择配合,而与轮毂键槽的底,应有间隙

· 键槽不应开在轮毂的薄弱部位

· 轮毂上有孔时,键槽应与孔错开

· 不通轮毂的键槽应注意设计退刀孔或退刀槽

· 键槽不宜开到轴的阶梯连接处

· 避免用平键连接时轴上零件偏心

· 锥形轴端平键尽可能平行于轴的轴线

3. 材料选择注意事项

· 普通工况:使用45#钢调质处理,硬度HRC28-32

· 腐蚀环境:使用316不锈钢起步,浓酸要用2205双相钢

· 重载设备:使用17-4PH沉淀硬化钢,抗压强度提升2倍

· 轮毂为有色金属或非金属时,可用20钢或Q235钢

平键使用过程中的注意事项

1. 定期检查与维护

· 定期检查平键连接的紧固情况,防止松动

· 检查键槽磨损情况,及时发现异常磨损

· 检查轴上零件的轴向位置和径向跳动,确保在允许范围内

· 发现问题及时处理,避免小问题演变成大故障

2. 润滑与保养

· 定期对平键连接进行润滑,减少磨损

· 根据工作环境选择合适的润滑剂

· 避免使用过多润滑剂,防止污染和滑脱

3. 载荷控制

· 避免超载使用,防止平键连接过载失效

· 对于冲击载荷较大的场合,应考虑增加键的尺寸或数量

· 注意载荷的均匀分布,避免局部过载

平键常见问题及解决方法

1. 键连接松动

· 问题表现:传动时有异响、振动或相对滑动

· 产生原因:配合过松、磨损、超载

· 解决方法:

检查配合尺寸,必要时更换更紧配合的平键

修复或更换磨损的键或键槽

控制载荷在允许范围内

必要时使用紧定螺钉或其他固定方式

2. 键或键槽磨损

· 问题表现:键侧面或键槽侧面磨损,配合间隙增大

· 产生原因:润滑不良、配合不当、材料选择不当

· 解决方法:

改善润滑条件,定期添加润滑剂

检查配合方式,选择合适的配合类型

选择更耐磨的材料

修复或更换磨损的键或键槽

3. 键断裂

· 问题表现:键沿横向或纵向断裂

· 产生原因:严重过载、冲击载荷、应力集中

· 解决方法:

控制载荷在允许范围内,避免过载

对于冲击载荷较大的场合,选择更合适的键类型或增加键的尺寸

减小应力集中,如增大键槽底部圆角半径

必要时使用多个键或改变连接方式

4. 键槽变形

· 问题表现:键槽变形,导致键无法正常安装或配合不良

· 产生原因:加工不当、装配不当、过载

· 解决方法:

提高加工精度,确保键槽尺寸和形状符合要求

正确装配,避免装配时用力过大

控制载荷在允许范围内

修复或更换变形的键槽

5. 轴上零件偏心

· 问题表现:轴上零件旋转时径向跳动过大

· 产生原因:键槽不对称、键安装不当、键变形

· 解决方法:

检查键槽对称度,确保符合要求

正确安装平键,确保键与键槽配合良好

检查键是否变形,必要时更换

检查轴上零件的制造精度,确保符合要求

平键安装使用是机械传动系统中的重要环节,正确的安装方法和使用注意事项可以有效提高传动系统的可靠性和稳定性。针对不同的使用场景和工况要求,选择合适的平键类型、配合方式和安装方法,是确保平键连接质量的关键。同时,定期检查和维护也是延长平键使用寿命的重要措施。


五、结论与建议

GB/T 1096-2003《普通型 平键》标准作为中国机械行业的重要技术规范,对平键的尺寸、公差、材料、标记和验收等要求进行了全面规定,为机械设计、制造和使用提供了重要依据。通过对GB1096平键标准的全面分析,我们可以得出以下结论和建议:

主要结论

1. 平键标准的系统性与完整性

GB/T 1096-2003标准构建了一个完整的平键技术规范体系,涵盖了平键的基本类型、尺寸参数、公差要求、材料选择和标记方法等方面。标准将普通型平键分为A型(圆头)、B型(方头)和C型(单圆头)三种结构形式,每种形式都有其特定的应用场景和加工要求。这种分类方式既考虑了平键的功能需求,又兼顾了制造工艺的可行性,体现了标准的系统性和完整性。

2. 平键尺寸与轴径的对应关系

平键的剖面尺寸b×h按轴的直径d由标准中选定,这种对应关系是基于大量工程实践和理论计算得出的。标准详细规定了不同轴径范围对应的键尺寸、键槽深度和公差要求,为设计人员提供了明确的选型依据。键的长度L一般按轮毂宽度定,要求键长比轮毂略短5~10mm,且符合长度系列值,这一规定既保证了连接的可靠性,又考虑了装配的便利性。

3. 平键配合制度的科学性

平键与键槽的配合采用基轴制,通过改变键槽的公差带来实现不同的配合性质要求。标准规定了三种配合方式:较松联接(轴H9,毂D10)、一般联接(轴N9,毂JS9)和较紧联接(轴和毂P9)。这三种配合方式分别适用于不同的工况需求,从需要轴向移动的导向平键到承受大载荷和冲击载荷的固定连接,形成了完整的配合体系,体现了配合制度的科学性和实用性。

4. 平键类型选择的多样性

平键根据用途可分为普通型平键、薄型平键和导向型平键三种。普通型平键和薄型平键用于静联接,导向型平键用于动联接。按结构分类,普通平键又分为A型、B型和C型。这种多样化的分类方式为不同工况条件下的平键选择提供了丰富的选项,设计人员可以根据实际需求选择最合适的平键类型,以达到最佳的技术经济效果。

5. 平键安装使用的技术要求

平键安装使用过程中需要注意多个技术要点,包括键槽加工精度、配合方式选择、装配工艺控制等。标准对键槽的对称度、表面粗糙度、深度公差等都提出了明确要求,这些要求是保证平键连接质量的关键。正确的安装方法和使用注意事项可以有效延长平键的使用寿命,提高传动系统的可靠性和稳定性。


建议

1. 平键选型建议

· 根据轴径大小严格按照标准选择对应的平键尺寸,避免随意更改尺寸

· 根据实际工况选择合适的平键类型:静连接选择普通型平键,动连接选择导向型平键,空间受限场合选择薄型平键

· 根据载荷特性选择合适的配合方式:一般载荷选择一般联接,大载荷或冲击载荷选择较紧联接,需要轴向移动选择较松联接

· 对于重要场合,建议进行平键强度校核,确保连接的可靠性

2. 平键加工建议

· 严格按照标准要求的公差和表面粗糙度进行加工,确保加工质量

· 重视键槽对称度的控制,采用高精度机床和合适的加工工艺

· 注意键槽底部圆角半径的控制,避免应力集中

· 采用合适的检测方法,确保键槽尺寸和位置精度符合要求

3. 平键安装建议

· 安装前仔细检查平键和键槽的尺寸和质量,确保符合要求

· 采用正确的安装方法和工具,避免装配过程中损坏平键或键槽

· 注意装配顺序和力度控制,确保平键与键槽配合良好

· 安装完成后进行必要的检查和测试,验证连接质量

4. 平键使用维护建议

· 定期检查平键连接的状态,及时发现和处理问题

· 根据工作环境选择合适的润滑方式和润滑剂

· 避免超载使用,防止平键连接过载失效

· 建立完善的维护记录,为平键的更换和维修提供依据

5. 标准应用建议

· 加强对GB/T 1096-2003标准的宣传和培训,提高行业对标准的认识和应用水平

· 鼓励企业建立基于标准的内部质量控制体系,提高平键产品的质量水平

· 推动平键标准的国际化,与国际标准接轨,提高中国平键产品的国际竞争力

· 加强平键标准的修订和完善,及时反映行业最新技术发展和应用需求


GB/T 1096-2003《普通型 平键》标准是中国机械行业的重要技术规范,对平键的设计、制造和使用具有重要指导意义。通过正确理解和应用这一标准,可以提高平键连接的质量和可靠性,促进机械行业的技术进步和产品质量提升。未来,随着机械行业的不断发展,平键标准也将不断完善和更新,以适应新的技术需求和应用场景。
